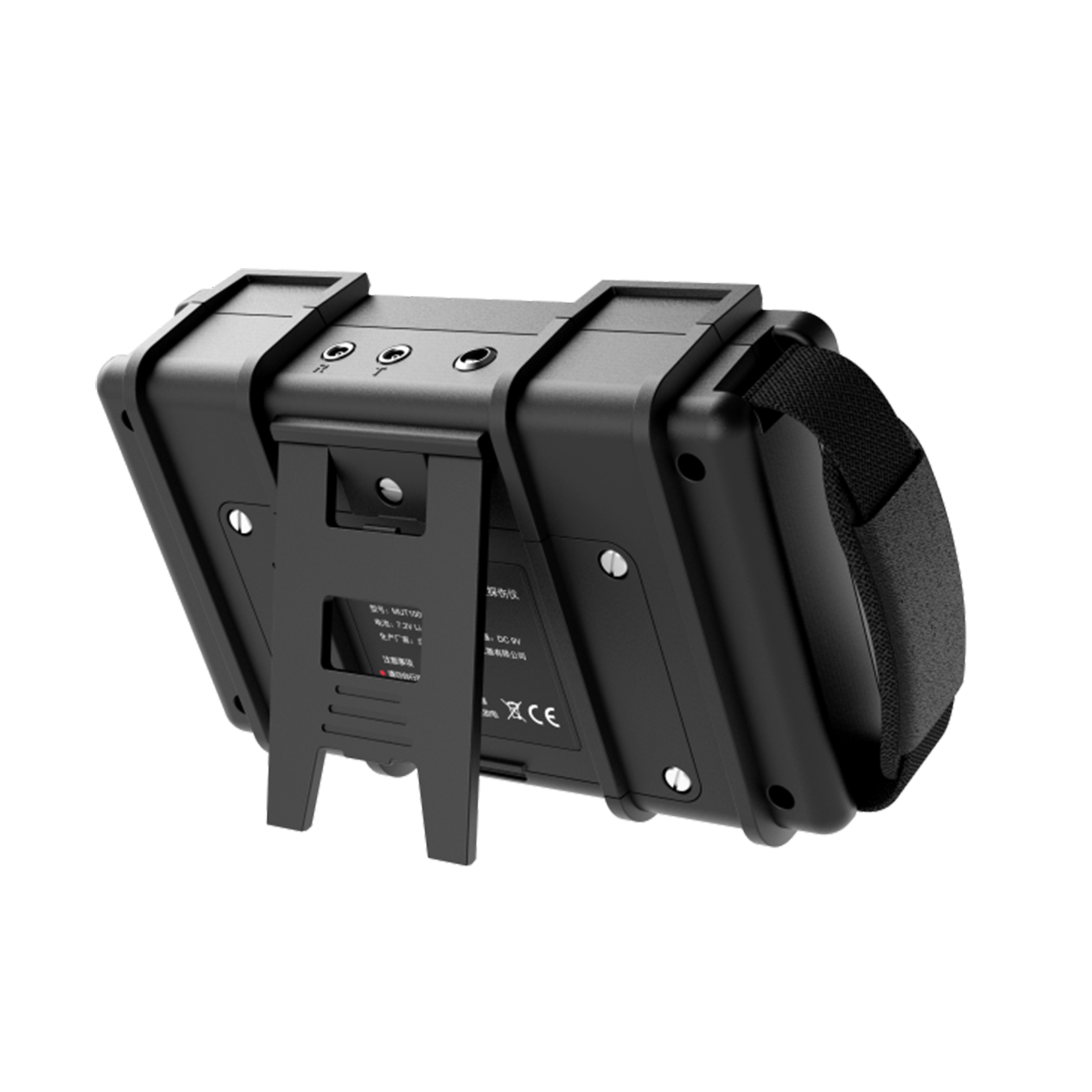

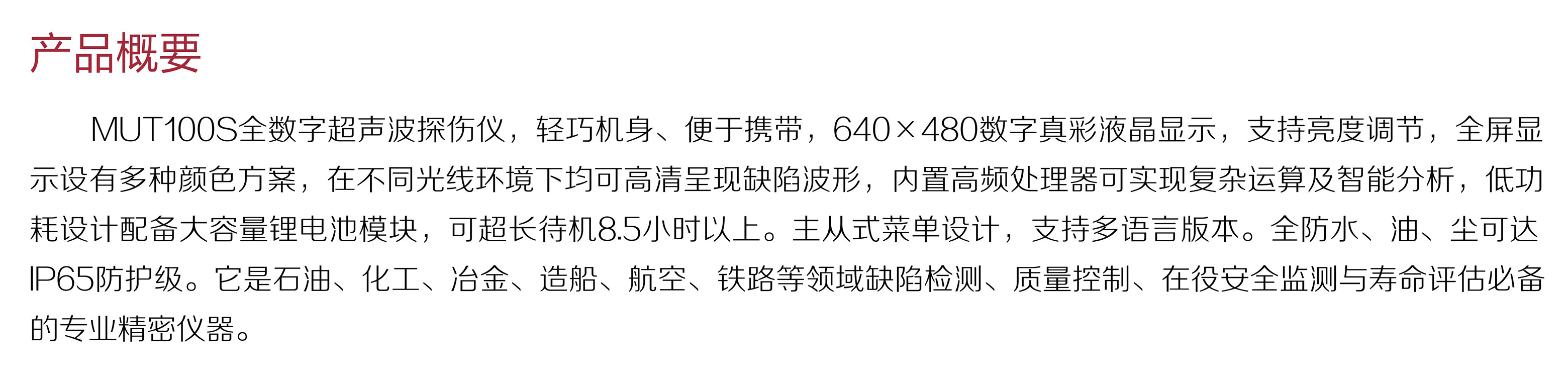

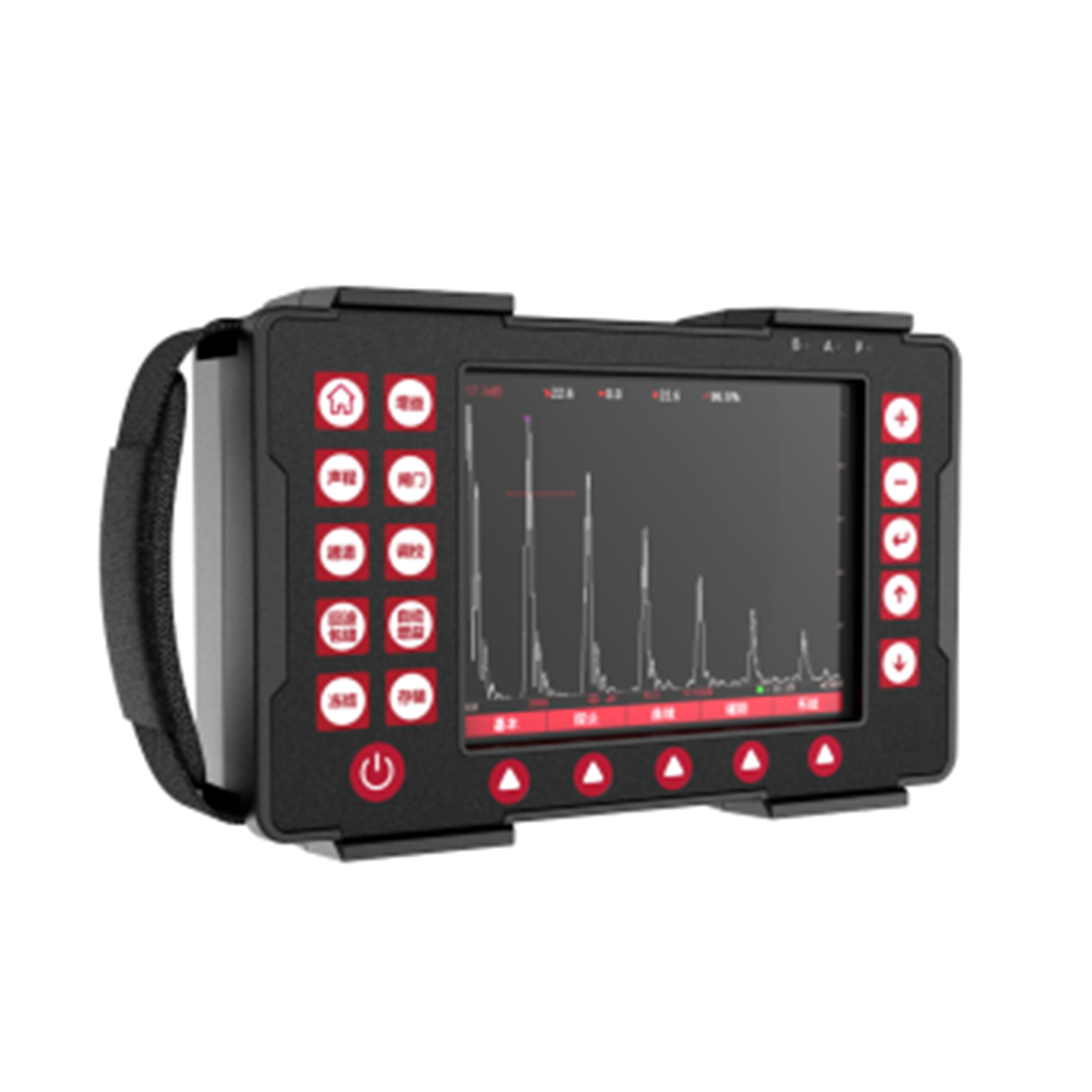

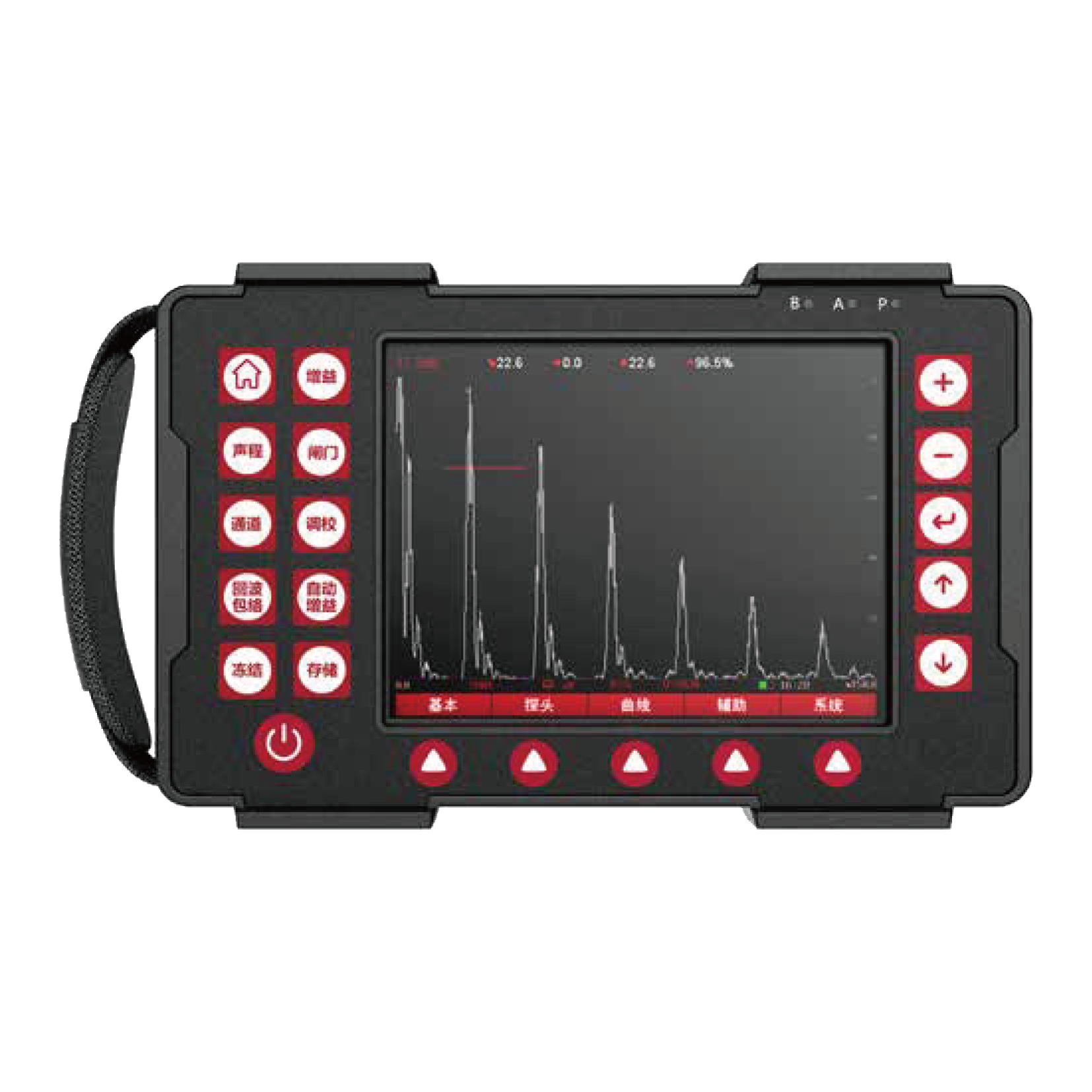

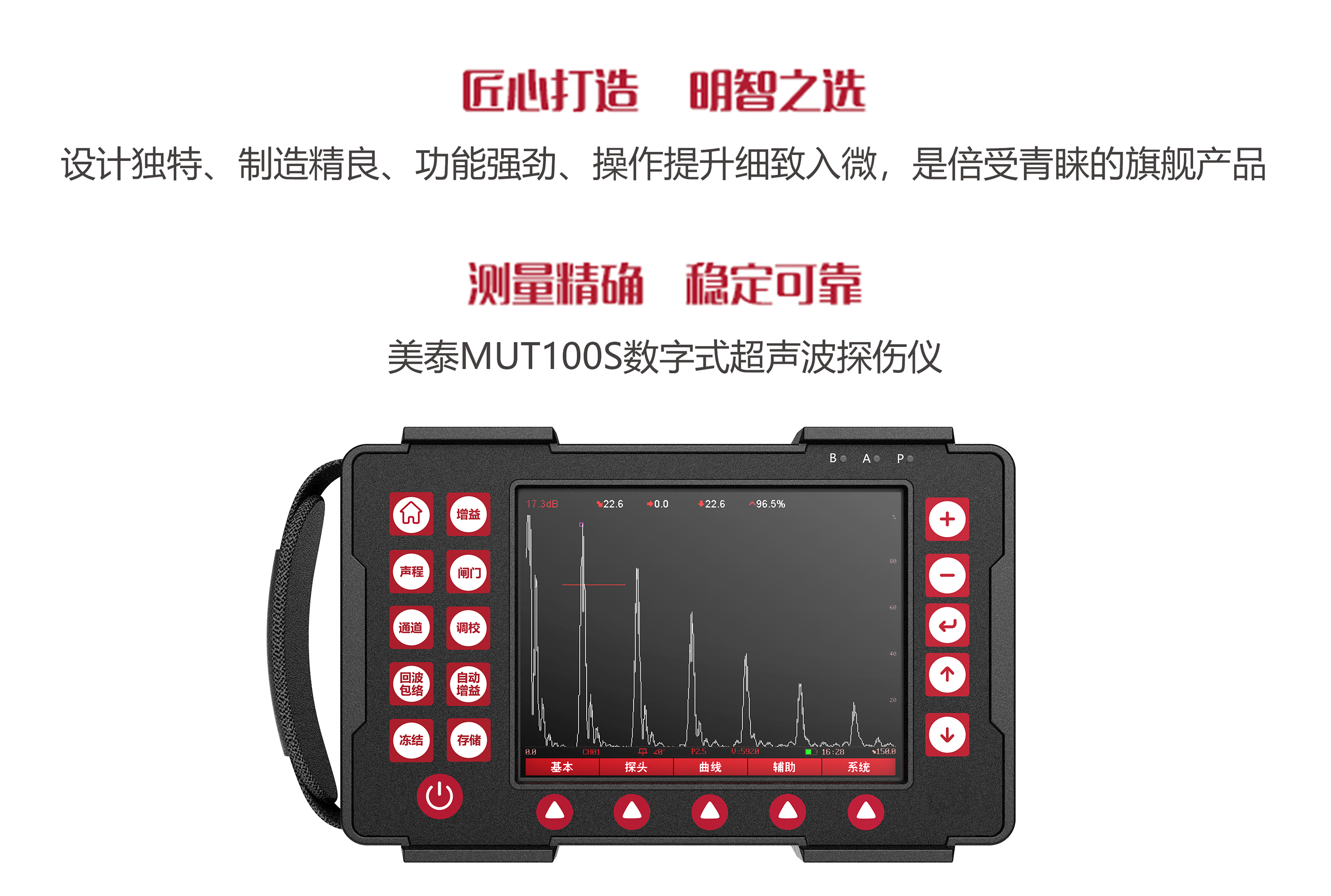

MUT100S全數字超聲波探傷儀，輕巧機身、便于攜帶，640×480數字真彩液晶顯示，支持亮度調節，全屏顯示設有多種顏色方案，在不同光線環境下均可高清呈現缺陷波形，內置高頻處理器可實現復雜運算及智能分析，低功耗設計配備大容量鋰電池模塊，可超長待機8.5小時以上。主從式菜單設計，支持多語言版本。全防水、油、塵可達IP65防護級。它是石油、化工、冶金、造船、航空、鐵路等領域缺陷檢測、質量控制、在役安全監測與壽命評估必備的專業精密儀器。

本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。

超聲波探傷是無損檢驗的主要方法之一。它是利用材料本身或內部缺陷的聲學性質對超聲波傳播的影響，非破壞性地探測材料內部和表面的缺陷（如裂紋、氣泡、夾渣等）的大小、形狀和分布狀況以及測定材料性質。超聲波探傷具有靈敏度高、穿透力強、檢驗速度快、成本低、設備簡單輕便和對人體無害等一系列優點。

環境溫度 （-10~50）℃

存儲溫度 （-20~60）℃

相對濕度 （20~95）%RH

?本儀器專為嚴苛的現場環境而設計，堅固耐用。獨有的密封設計使它能夠抵御 從海洋到沙漠各種惡劣環境中的潮濕、風沙、灰塵、油污及其它污染。獨特防潑濺設計，防水防油，可在雨天工作。獨特的旋轉支架使用方便。

?缺陷回波參數（距離、水平、垂直、波幅、dB 當量值、平底孔當量值）實時顯 示，探傷信息一目了然，并可自動完成缺陷定量的平底孔轉換。

?方波脈沖、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的探傷。

?全中文顯示，主從式菜單，并設計有快捷按鍵和浮動按鍵，操作便捷、技術領先。

?采用 TFT 全數字真彩色液晶顯示器，屏幕亮度清晰，可根據環境選擇背景色，液晶亮度可自由設定，以便可以適應不同操作環境。

?高性能安保電池模塊便于拆裝，使儀器連續工作時間8.5小時以上。

儀器的日常維護

? 按鍵操作時，不宜用力過猛，不宜用沾有過多油污和泥水的手操作儀器鍵 盤，以免影響鍵盤的使用壽命。

? 探傷儀使用完畢，應對儀器的外表進行清潔。

? 儀器應存放在干燥清潔的地方。

? 儀器應避免油或水等液體進入儀器內部，經常清潔儀器表面。

? 探頭連線，通訊電纜等切忌扭曲重壓；在拔插電纜連線時，應抓住插頭的 根部，不可抓住電纜線拔、插或拽。

儀器故障及處理方法

1, 儀器不能開機

? 應檢查電池電量是否充足、安裝是否可靠，或者直接接入電源適配器后開 機；

? 多次按動電源鍵，但間隔應不少于半分鐘；

? 接上電源適配器，反復開啟儀器電源軟開關。

? 如果上述方法無效，接上電源適配器對電池充電半小時后再開機。

2, 儀器自動關機

儀器具有電池電量檢測能力，當電池電量太低時，儀器會自動關機?？梢?先對電池充電一段時間，或者直接接入電源適配器，然后再開機。

3, 無回波

? 檢查探頭是否連接正確；

? 檢查探頭類型設置是否恰當，如果探頭設置為雙晶或者穿透探頭，而接入 的是單探頭，則不會有回波；

? 檢查探頭線是否功能正常，探頭與探頭線接觸是否正常。可用一個鑷子（金 屬）接觸探頭座的內芯，如果有雜波，則儀器良好，應該是探頭線損壞。

? 增益、顯示平移、探頭零點、信號抑制等參數設置是否恰當。 ? 無回波時的簡單處理方法：將系統參數恢復到出廠狀態，然后用一根新探 頭線連接直探頭，在耦合良好的薄試塊上探測，如有回波則可能因為原參 數設置不當或者探頭線接觸不良。

4, 鍵盤操作失靈

? 該鍵盤被鎖定（即此時不應操作此鍵）；

? 未按住鍵盤中的接觸點；

? 未按屏幕提示操作鍵盤； 注：將按鍵聲音設置為“開”后，再按儀器鍵盤，查看是否有按鍵蜂鳴聲。 如果有按鍵蜂鳴聲，則該按鍵正常。

5, 數據文件丟失

存儲在儀器內的數據一般不會丟失，如果在短時間內丟失應注意：

? 是否執行了清空或者恢復出廠操作；

? 是否經歷過激烈的撞擊；

? 是否長時間未開機且未充電。

6, 雜波干擾強烈或回波左右移動或忽有忽無

? 探頭和探頭線接觸不良，此時去掉探頭線，現象應消失。

? 電源線或電源適配器有干擾，去掉充電器直接使用電池，現象應消失。 ? 檢查探頭或探頭線是否距離屏幕太近，由于屏幕輻射導致。

7, 閘門報警無效

? 報警聲音關閉

? 信號幅度不在閘門報警幅度范圍內。

注：如果以上可能均被排除，儀器工作仍不正常，應立即與我公司聯系。

8, 儀器死機

? 參數設置是否合乎探傷工藝，若參數設置有誤，在探傷過程中會造成運算 錯誤，導致儀器死機。

? 電池幾乎用光的瞬間，因為電壓很低，屏幕可能顯示混亂或被凍結，如同 死機。此時將儀器關機充電，或者接上電壓適配器后再開機使用，一般能 恢復正常。

? 如果發現未進入探傷界面即顯示混亂，可能是參數設置錯誤或者經過強烈 的震動，可以先關機，30 秒后再開機觀察。

重要提示：

? 請仔細核對隨機資料是否齊全，儀器及配件與裝箱單是否一致，如果有不 妥之處，請您與我公司聯系。請您認真仔細地閱讀儀器的相關資料，以保 證您獲得應有的權利和服務。

? 如果在儀器使用過程中發生意外，導致儀器出現異常情況，且無法正常關 機、開機，可將電池模塊從儀器中取出，等待 1 分鐘后再裝入電池并重新 開機。

? 我公司對本儀器提供一年保修、終身維修服務。儀器維修事宜請與我公司 或儀器經銷商聯系，不建議自行維修。
