美泰便攜式測振儀 MV800
商品品牌：
美泰科儀
商品型號：
MV800-5、MV800-10
測量范圍：
0.1～199.9mm/s（速度）
示值精度：
±5％測量值
通訊存儲：
無
待機時間：
可支持儀器連續使用30小時
主機重量：
200g
外形尺寸：

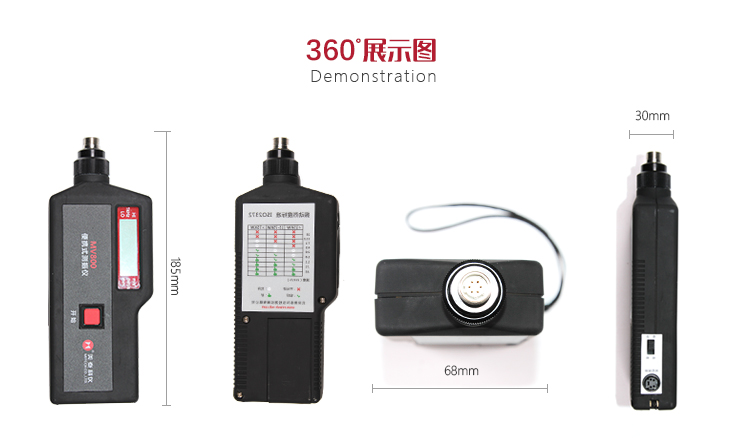

18.5*6.8*3CM
包裝尺寸：
20.7*12.3*6CM
含包裝總重量：
490.9g
產品詳情
產品總述
圖文說明
技術參數
基本配置
可選配置
產品詳情
- 總述
- 圖文
- 參數
- 標配
- 選配
-

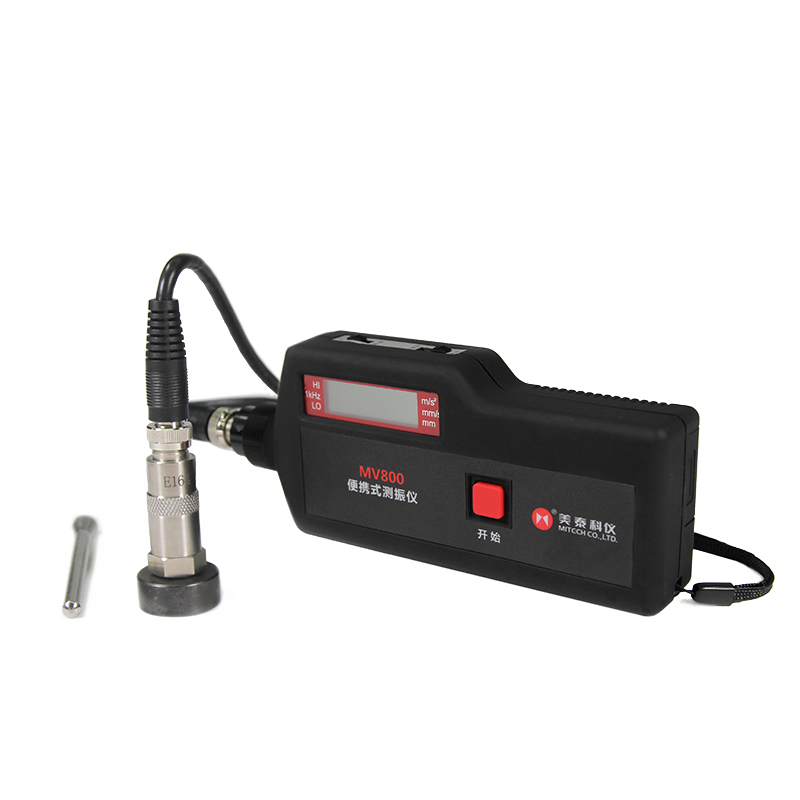

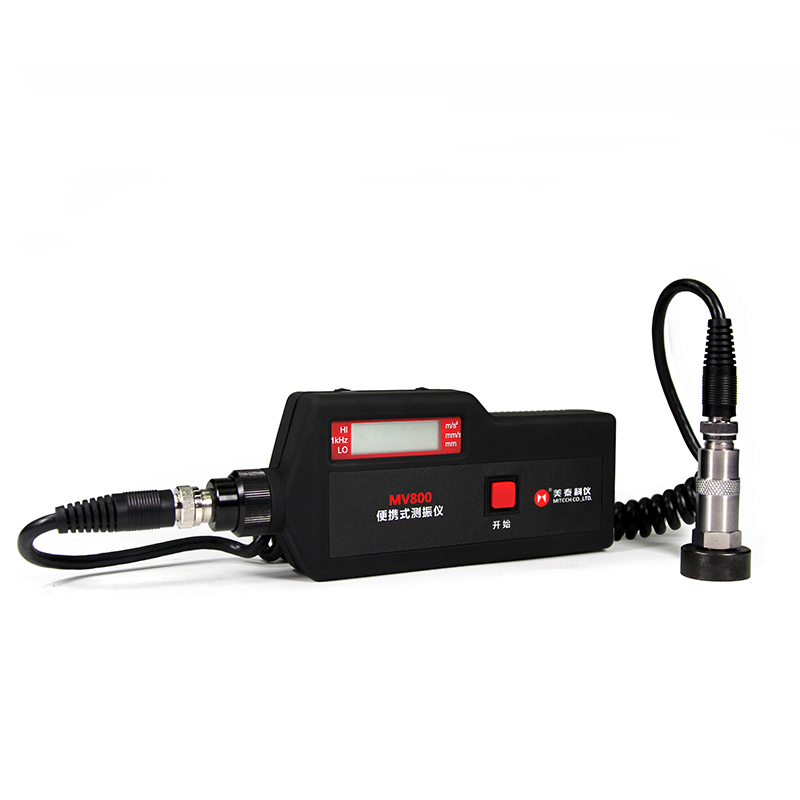

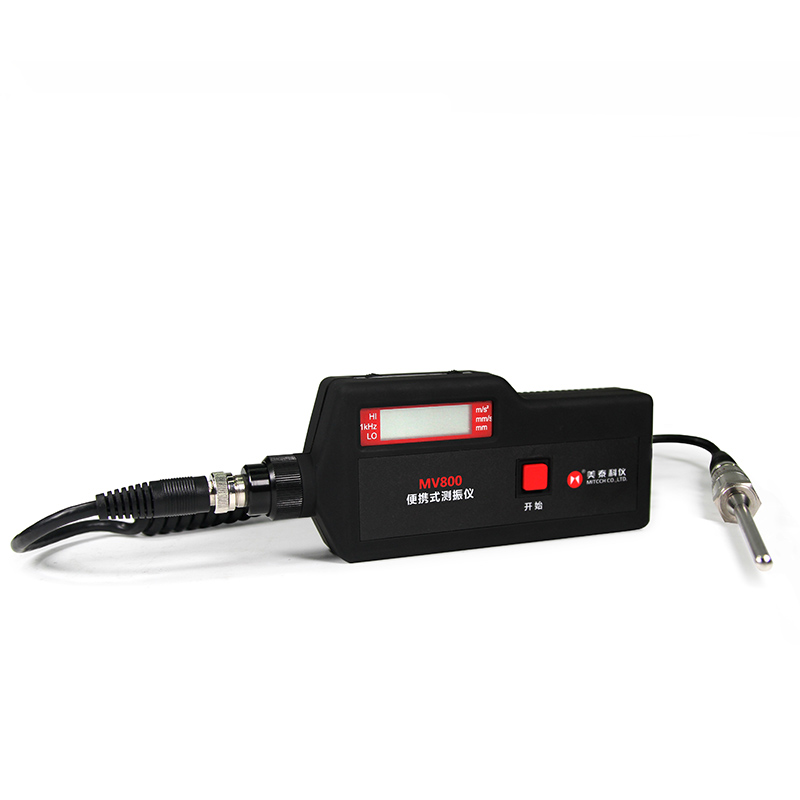

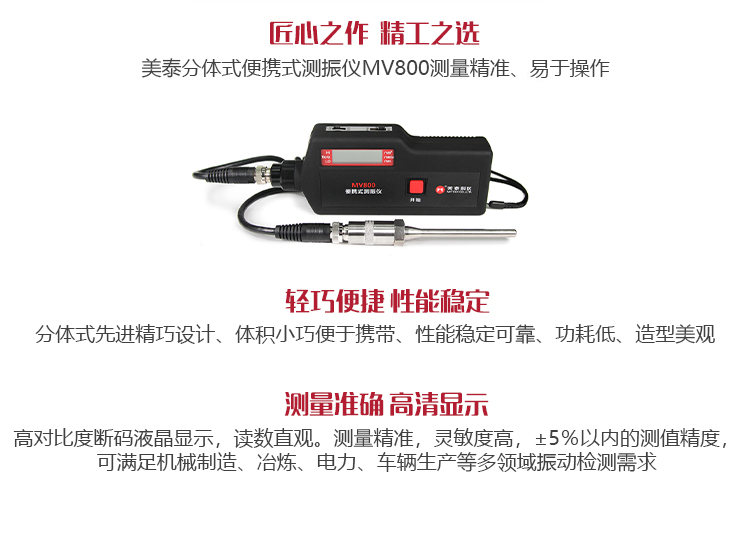

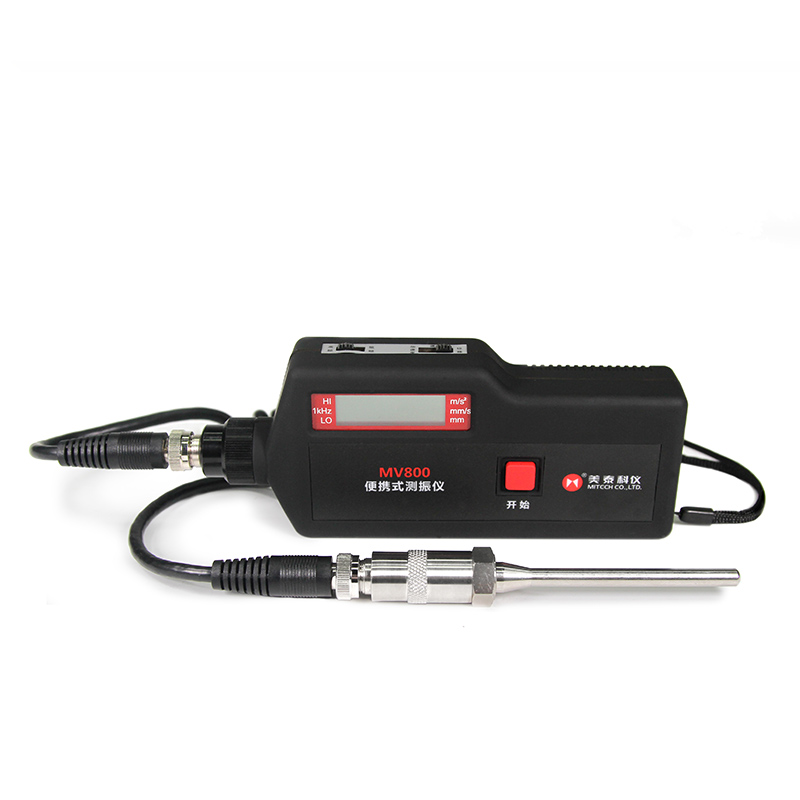

產品概述美泰便攜式測振儀MV800系列是由壓電式傳感器和數字顯示電路組成的手持式測振儀表，主要用于測量各種旋轉機械的振動加速度、速度和位移。MV800系列分兩種型號MV800-5（頻響范圍：5Hz～10KHz）和MV800-10（頻響范圍：10Hz～10KH），可滿足常規測振使用需求以及低頻振動測量需求。該產品測量范圍廣，顯示直觀、一體化的設計體積小、重量輕，測量攜帶方便，特別適用于野外無電源的現場作業及高空作業，大大減少工作人員的工作強度，提高工作效率。
功能用途美泰便攜式測振儀MV800系列主要應用于設備狀態監測方面的機械振動測量，如機械制造、電力、冶煉、車輛等領域，具體來說，它常被廣泛應用于軸承、齒輪、電機、風扇、機床等機械設備的快速檢查和預防性檢查。工作原理美泰便攜式測振儀MV800系列是利用石英晶體和人工極化陶瓷(PZT)的壓電效應設計而成。當石英晶體或人工極化陶瓷受到機械應力作用時，其表面就產生電荷，采用壓電式加速度傳感器，把振動信號轉換成電信號，通過對輸入信號的處理分析，顯示出振動的加速度、速度和位移值，得出測量結果。工作條件操作溫度：0～50℃
存儲溫度：-30℃～＋70℃
相對濕度：低于90%RH
儀器特點分體式先進精巧設計、體積小巧便于攜帶、性能穩定可靠、功耗低、造型美觀；
高對比度段碼液晶顯示，界面設計人性化易于理解，操作簡單方便；
適應惡劣的現場操作環境，抗電磁干擾能力強，測量精準；

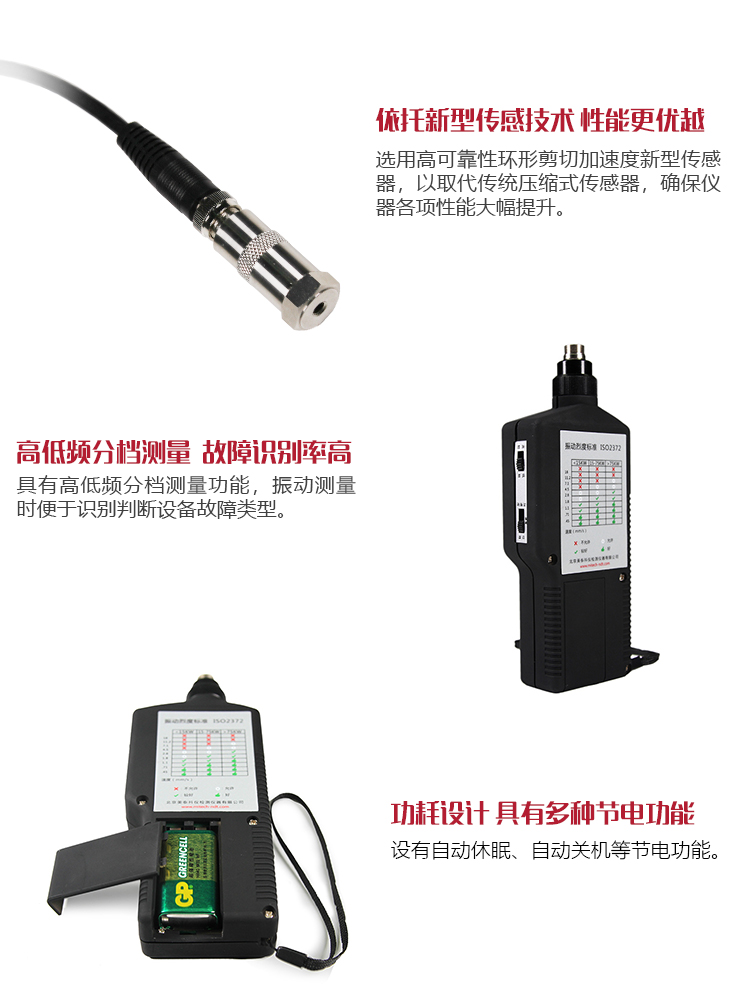

配備高可靠性環形剪切加速度傳感器，性能遠遠優于壓縮式傳感器；
具有高低頻分檔測量功能，振動測量時便于識別判斷設備故障類型；
設有自動休眠、自動關機等節電功能；

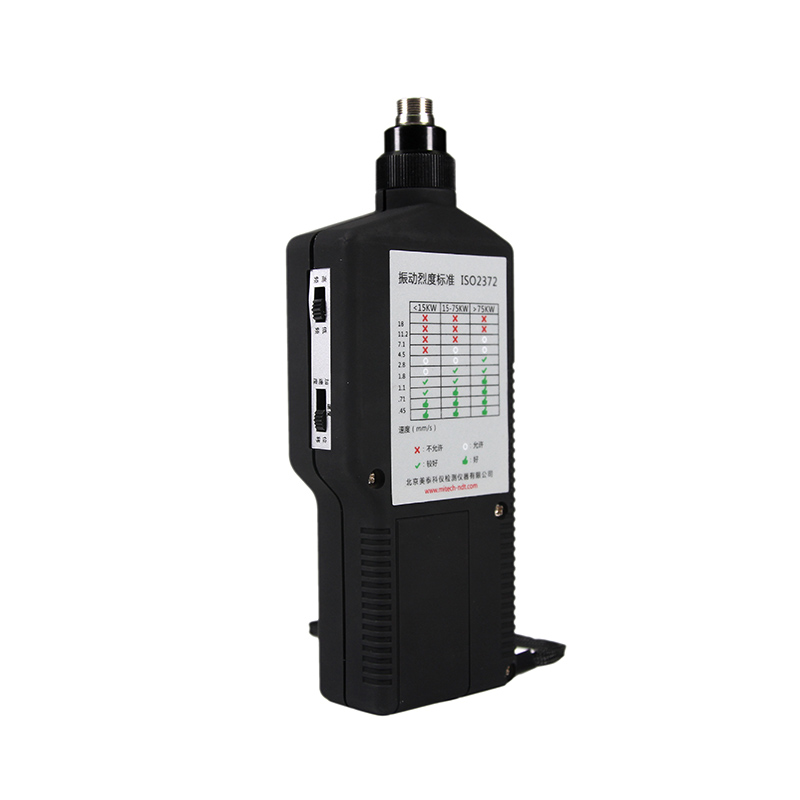

符合國際相關標準，測量值與國際振動烈度標準(ISO2372)比對可直接判斷設備運行狀態；
具備信號輸出功能，選配專用耳機連接儀器，實現設備聽診器功能；
具備信號輸出功能，選配專用示波器，用來監測、記錄振動信息；操作方法及注意事項儀器操作
①按住“測量”鍵（電源鍵處于測振位置）不動，將MV800傳感器磁座吸在被測物體表面，并確保牢固穩定，這時顯示器上顯示振動測量值；
② 待顯示測量值穩定后，松開“測量”鍵，測量值將保持在顯示器上。現在可以把傳感器從被測物體上拿開，讀取并記錄測量值；
③再按“測量”鍵，可退出保持狀態，重新測量；
④松開“測量”鍵大約一分鐘后，電源自動關閉；
操作詳解
測前準備

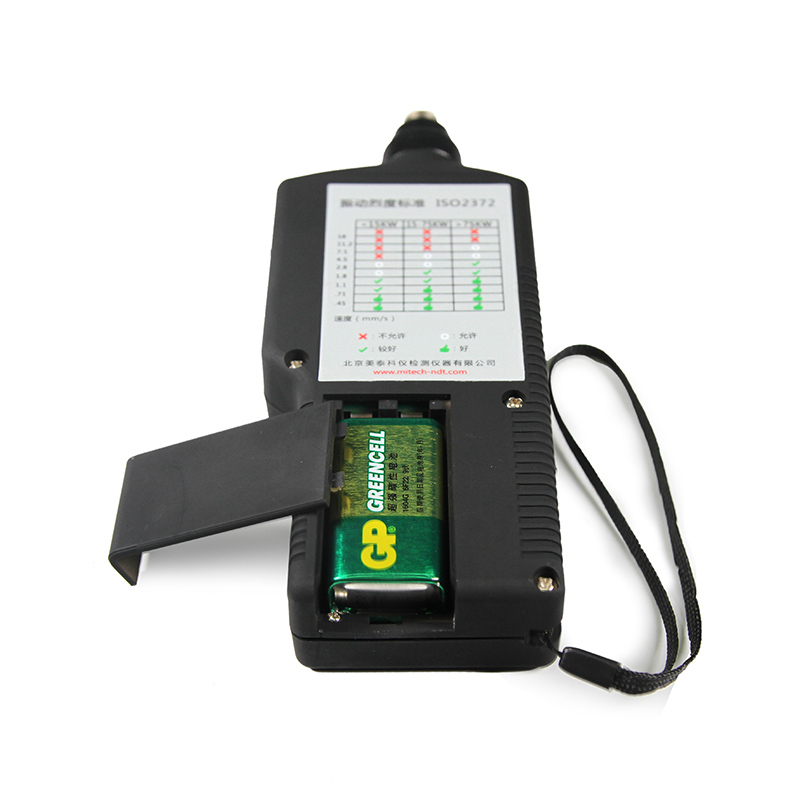

①安裝電池：
打開電池蓋，按照電池倉內圖示電池極性正確裝入6F22（9V疊層）型電池，蓋好電池蓋。
②檢查電池電壓：
按下“測量”鍵觀察顯示。如果出現“：”（如圖所示），表示電池電壓低，需要更換新電池。
探桿選擇和安裝
探桿選用原則
當測量10Hz～1KHz低頻范圍內的位移、速度或加速度時，可選用長探桿；當測量1KHz～10KHz高頻范圍內的位移、速度或加速度，尤其在需要保證測量數據的可靠性時，宜選用短探桿；當要求加速度在1KHz以上的高頻范圍內有一個平坦的頻響時，可不使用任何探桿。

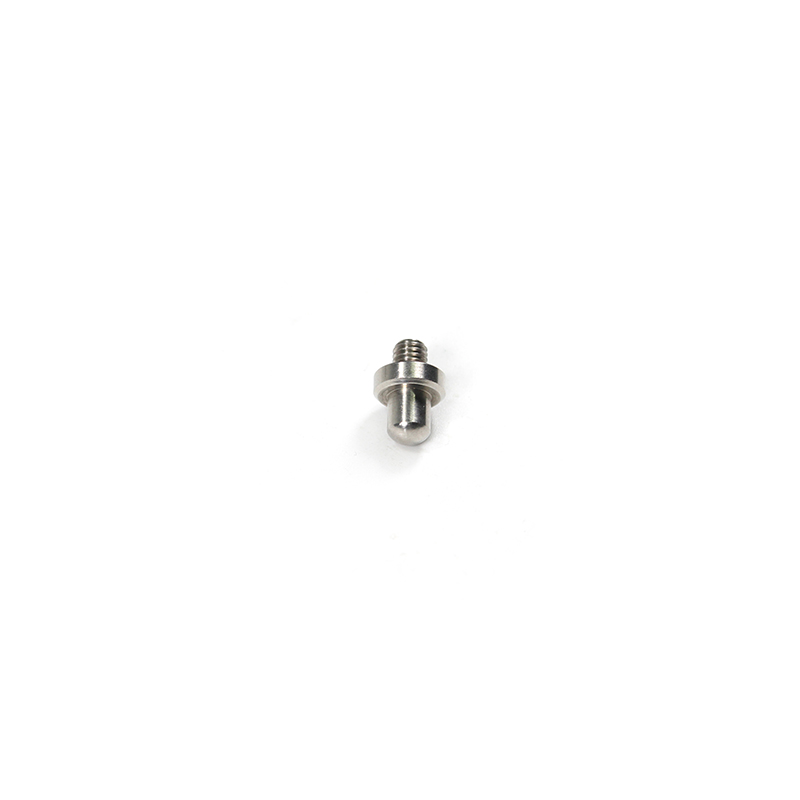

短探桿
短探桿一般是必備的，這種探桿在10Hz～10KHz的頻率范圍內，具有可靠的性能。
長探桿
由于被測物體周圍空間或其他條件限制，使用短探桿困難時，可選用8cm的長探桿。在10～1KHz低頻測量時，長探桿對于震動的相應頻率良好，但是，在高于1KHz時，響應頻率會下降。因此，在使用高頻“HI”檔測量加速度時，應盡量選用短探桿。
不安裝探桿
不安裝探桿直接用傳感器測量物體振動的使用方法只有在接觸面相當良好的情況下才可應用，如果傳
感器與被測物體接觸面積不足或接觸不良，則不能保證測量在高頻范圍內有平坦的響應頻率。如果物體表面粗糙，則應涂上一些粘性的蠟，以保證有良好的頻率響應。
傳感器連接
①用專用導線將傳感器與測振儀連接
②取下磁鐵上的護片及橡膠墊
③將磁鐵吸在測點表面上
測量完畢，應將傳感器與被測表面呈一定傾角掰下來，不能直拽，以免吸力太大損壞導線。
參量/頻率開關選擇
使用儀器測量物體時應選擇正確的參量或頻率范圍（頻率范圍設置僅限于加速度測量，速度及位移測量時頻率開關一般處于低頻檔位）。
設置振動參量

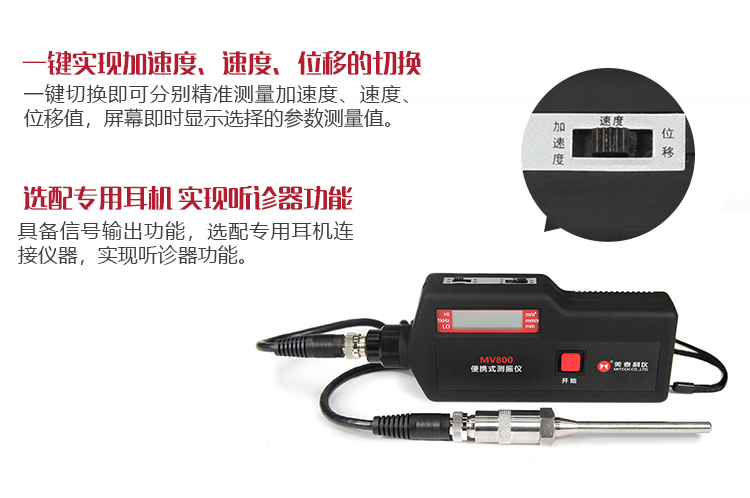

對于不同測量需求，用“測量參量選擇開關”選擇不同的測量參量——加速度、速度、位移，此時，顯示器右邊的光標“ ”指示所選擇的物理量。
設置頻率范圍
測量不同振動頻率下的加速度參量時，需切換“頻率范圍選擇開關”選擇低頻“LO”或高頻“HI”檔位進行測量，此時，顯示器左邊的光標“ ”指示所選擇的頻率范圍。
信號輸出及故障聽診
振動信號由“信號輸出接口”輸出，這個接口可以監測記錄振動波形并輸出，還可以接駁專用耳機，用作故障聽診器。（輸出信號在滿量程時，輸出2V峰值交流波形）
①將耳機佩戴連接好，按住測量鍵不動，將測量參量選擇開關撥至加速度檔（m/s2），進行振動測量；
②調節耳機上的音量按鈕，即可聽到振動聲音；
③切換頻率范圍選擇開關，可分別聽到高頻聲音和低頻聲音；
故障判斷
美泰便攜式測振儀MV800的加速度檔具有高低頻分檔功能，可判斷滾動軸承故障或齒輪箱故障：分別測量振動加速度高頻值（HI）和低頻值（LO）并進行比較，當?shù)皖l值大于高頻值時，說明振動主要由低頻引起，應按速度標準判定，可以考慮軸系類故障，如轉子不平衡、軸彎曲、軸不對中、基礎松動等；當高頻值大于低頻值5倍以上時，說明振動主要由高頻引起，可考慮軸承、齒輪類故障，如滾動軸承磨損、齒輪斷齒等。
注意事項
使用確保傳感器上編號和儀器編號對應，如果傳感器與儀器不匹配，必須將傳感器和儀器同時送回我公司進行標定，否則將影響測量精度。；
使用時應注意以正確的角度對物體進行測量，在使用長探桿時需要尤其注意（如圖）；
使用不同類型的探桿，測量結果可能不一致（尤其在高頻范圍內）；
擰緊探桿時不能使用鉗子或其他類似工具，以免損壞探桿；
MV800理論上最大可以測量199.9m/s2的加速度，不過實際上當加速度很高時，由于探桿（或傳感器探頭）與物體之間的碰撞，即使略低于199.9m/s2加速度的測量也是不太容易的，通常實際測量中的加速度上限為50m/s2

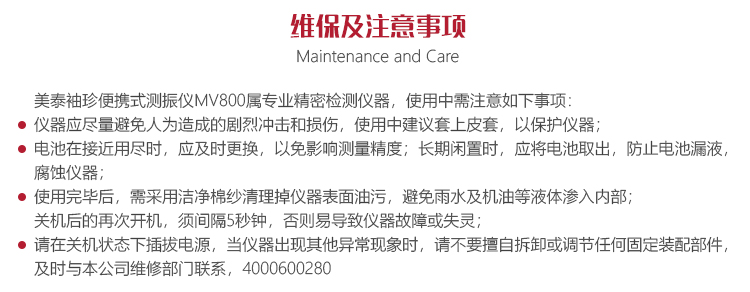

儀器的保養與維護美泰便攜式測振儀MV800系列屬于精密檢測儀器，使用中要注意下列事項：
儀器應盡量避免人為原因造成的劇烈沖擊和損傷，使用時可套上皮套；
電池容量接近用盡或用盡時，應及時更換電池，以免影響測量精度；
儀器長期閑置時，應取出電池，防止電池液外漏，腐蝕電極片及儀器；
儀器使用完畢，應用干凈棉紗擦干凈油污，避免雨水及機油等液體滲入內部；
當測振儀出現其他非正常現象時，請不要擅自拆卸或調節任何固定裝配部件，及時交由我公司維修部門，按保修條例執行。
-
-

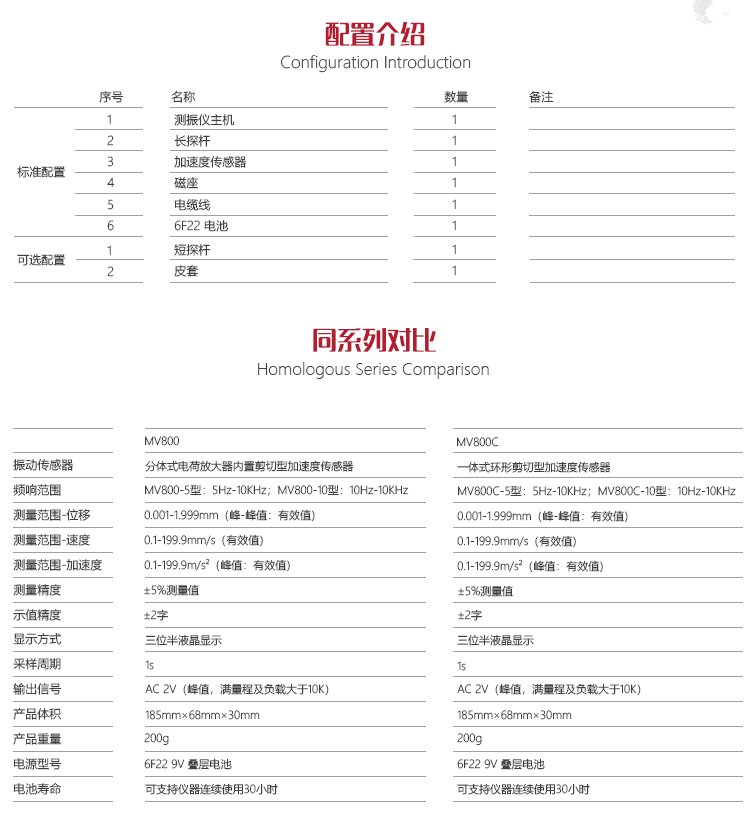

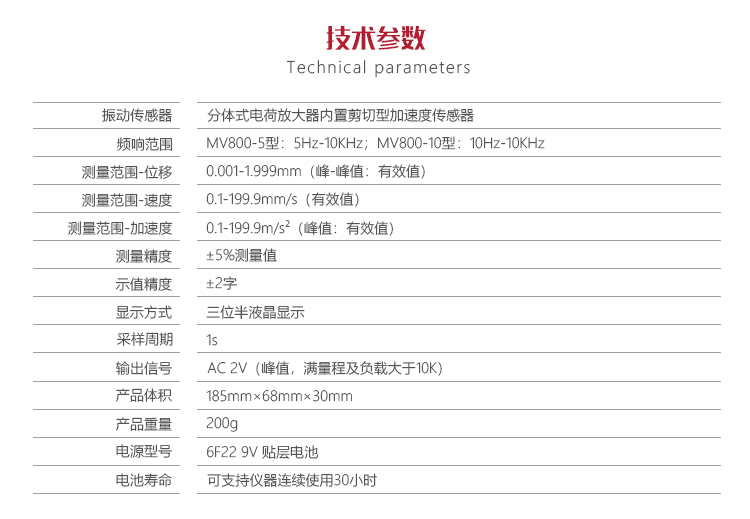

電池壽命 可支持儀器連續使用30小時 電源型號 6F22 9V疊層電池 產品重量 200g 產品體積 185mm×68mm×30mm 輸出信號 AC 2V（峰值，滿量程及負載大于10k） 采樣周期 1秒 顯示方式 3位半液晶顯示 頻響范圍 MV800-5型：5Hz～10KHz；MV800-10型：10Hz～10KHz 示值精度 ±2字 測量精度 ±5％測量值 測量范圍—加速度 0.1～199.9m/s2（峰值：有效值×） 測量范圍—速度 0.1～199.9mm/s（有效值） 測量范圍—位移 0.001～1.999mm（峰-峰值：有效值×2） 振動傳感器 分體式電荷放大器內置剪切型加速度傳感器 -

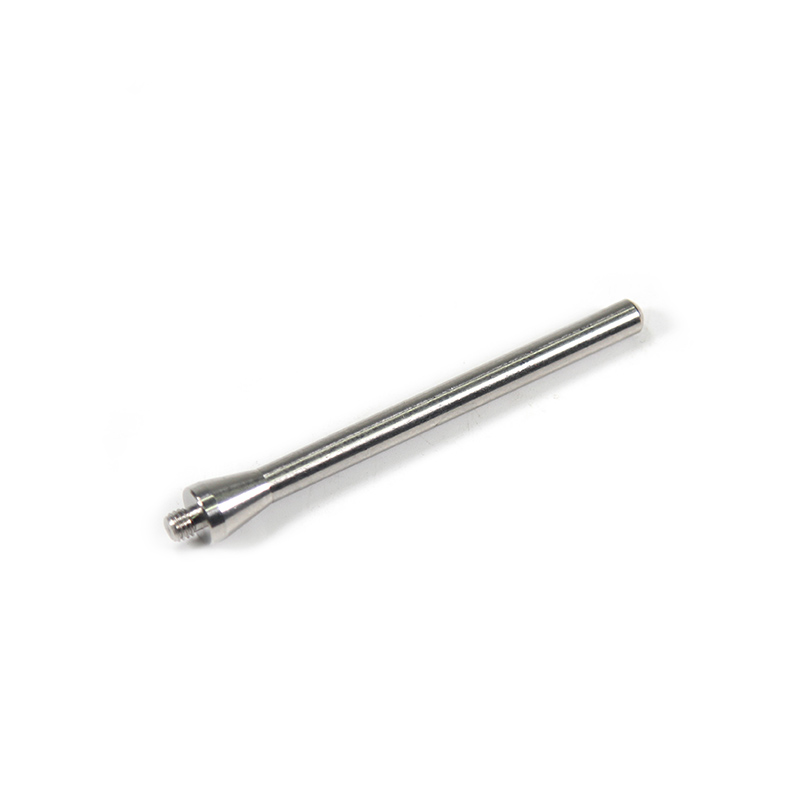

長探桿 主要用于搭配分體式測振儀MV800進行測量，是分體式測振儀MV800標準配件，如有特殊需求購買一體式測振儀MV800C時也可搭配購買。

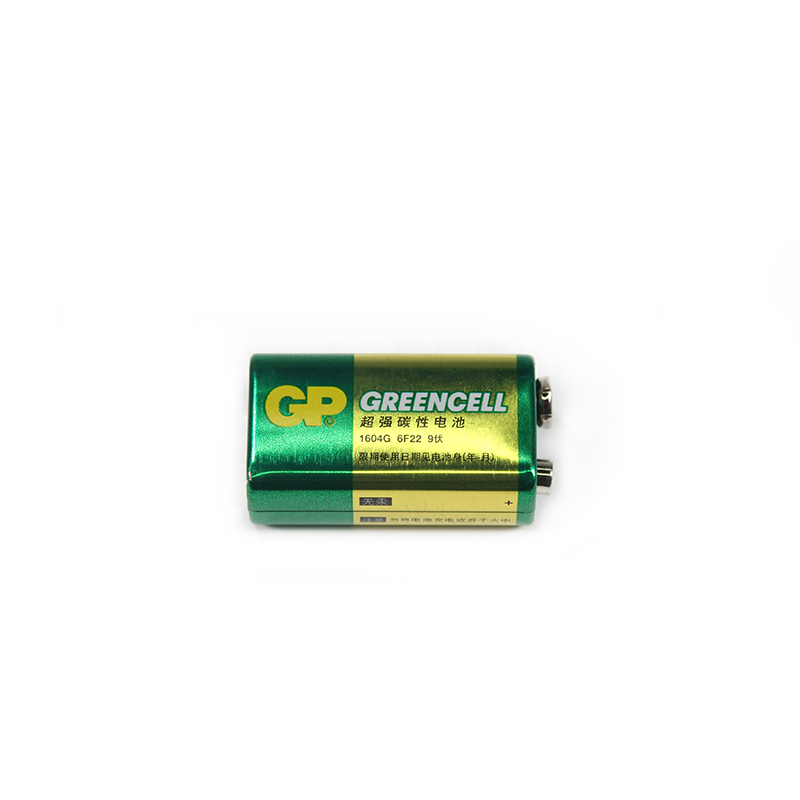

電池 主要用于給測振儀主機供電，高伏碳性電池，能量密度高，儲存性能好，壽命長，經濟耐用。

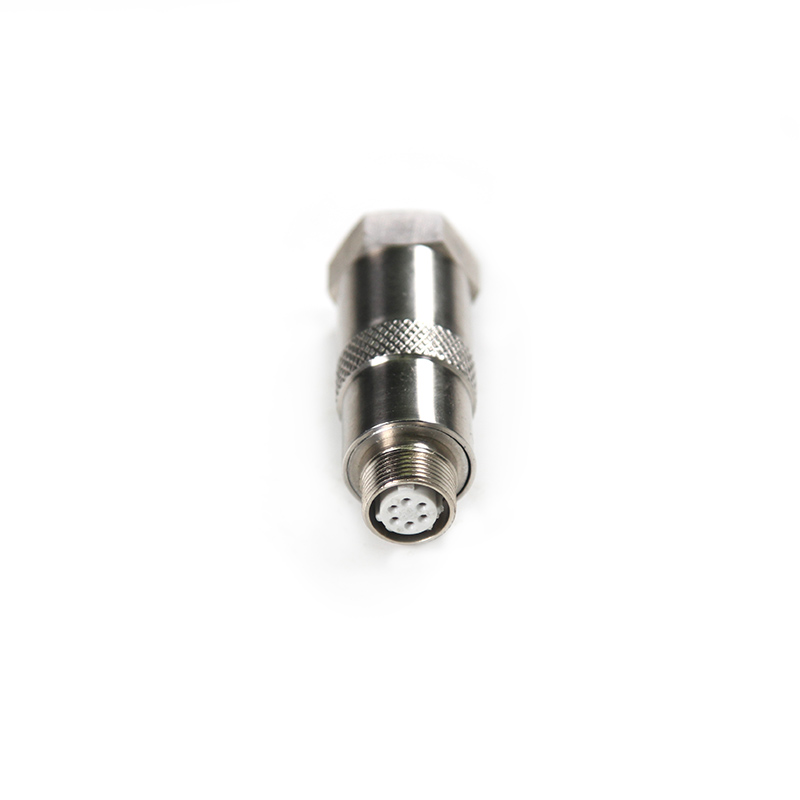

加速度傳感器 主要用于獲取振動信息并將信息轉換為電信號傳輸給主機處理器，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。

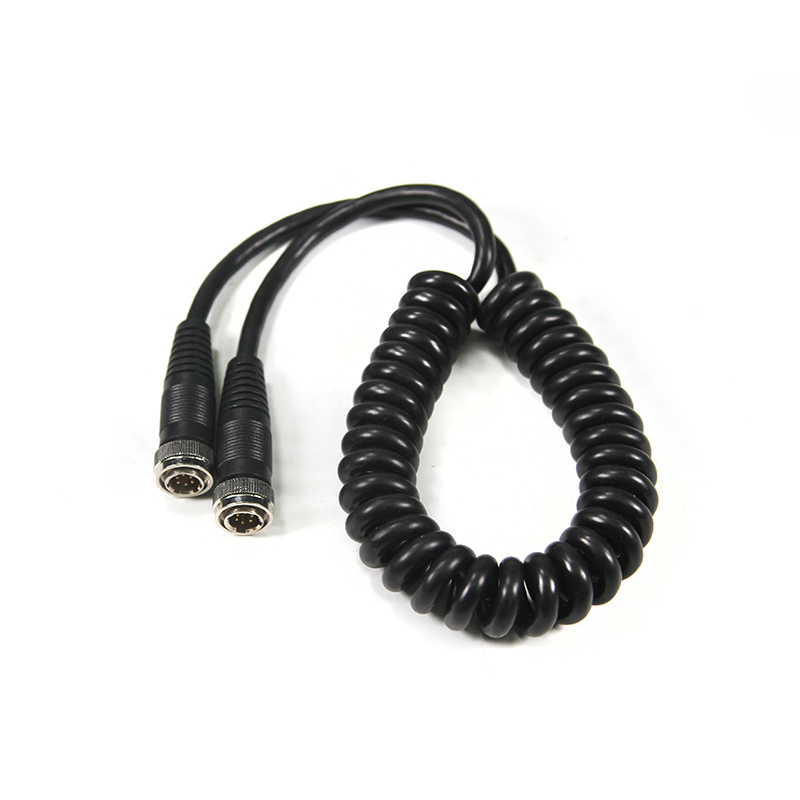

電纜線 主要用于連接測振儀主機和加速度傳感器，電纜線頭部?jī)?nèi)側設有細小凹槽，保證了電纜線和主機及傳感器的緊密連接。

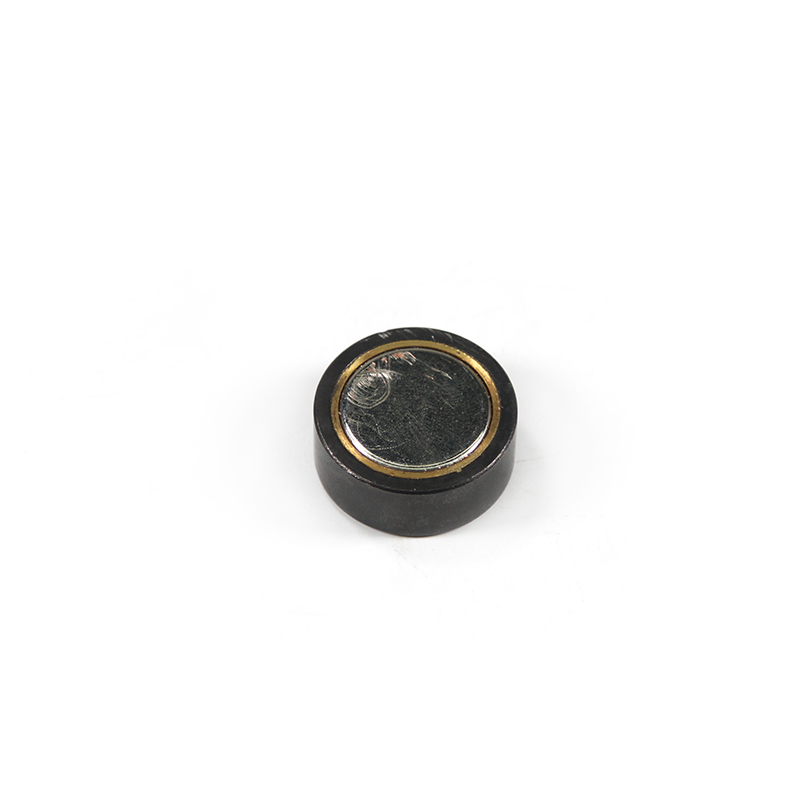

磁座 主要用于搭配分體式MV800測振儀進行測量，安裝于加速度傳感器頭部，將振動信息傳遞給加速度傳感器，可吸附磁性工件增強測量穩定性，測振區域?yàn)槠矫鏁r(shí)推薦選用。
×
