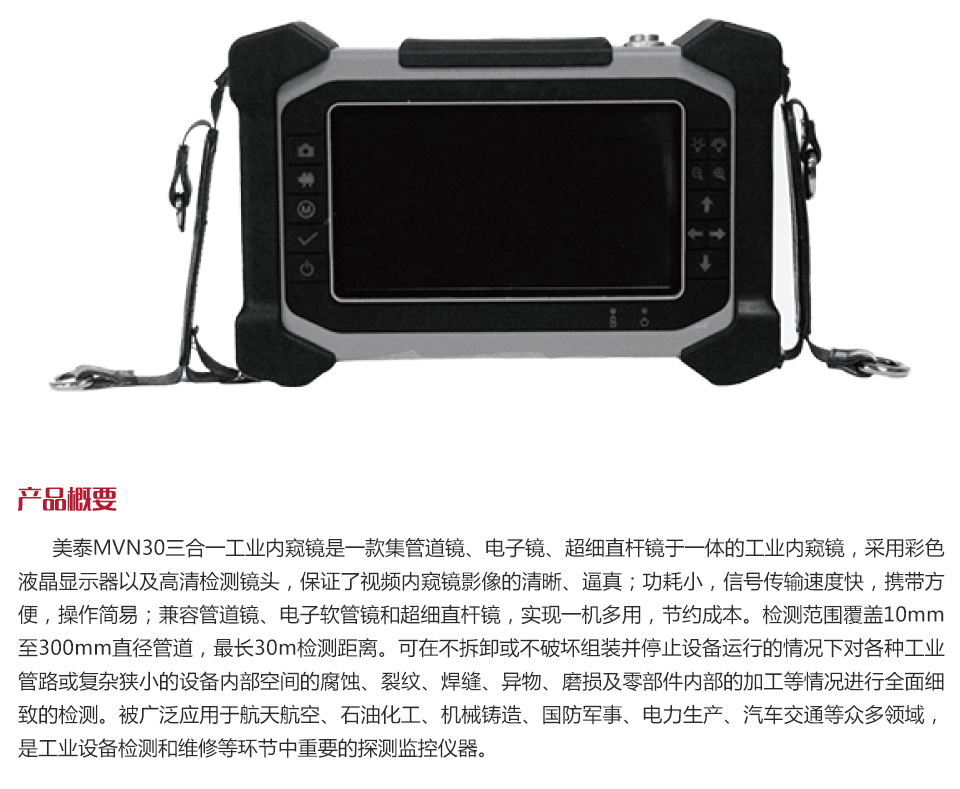

美泰MVN30三合一工業內窺鏡是一款集管道鏡、電子鏡、超細直桿鏡于一體的工業內窺鏡，采用彩色液晶顯示器以及高請檢測鏡頭、保證了視頻內窺鏡影像的清晰、逼真；功耗小，信號傳輸速度快，攜帶方便，操作簡易；兼容管道鏡、電子軟管鏡和超細直桿鏡，實現一機多用，節約成本。檢測范圍覆蓋10mm至300mm直徑管道，最長30m檢測距離。可在不拆卸或不破壞組裝并停止設備運行的情況下對各種工業管路或復雜狹小的設備內部空間的腐蝕、裂紋、焊縫、異物、磨損及零部件內部的加工等情況進行全面細致的檢測。被廣泛應用于航天航空、石油化工、機械鑄造、國防軍事、電力生產、汽車交通等眾多領域，是工業設備檢測和維修等環節中重要的探測監控儀器。

1、輪機檢修：渦輪機清潔、槳片和噴管/管嘴阻塞檢查、找回脫落部件、管道內外腐蝕狀況；

2、航空航天：飛機部件、大型柴油機、各種發動機及管路的常規維護和檢查；

3、石油化工：工業內窺鏡能用于石油精煉廠的儲存罐、熱交換器、球罐車，化工行業的管道設施，特檢所及壓力容器生產單位的容器、鋼瓶、

管路等內部缺陷探測檢查；

4、國防軍事：用于檢查機械齒輪零件磨損、松動、漏油、炮管內部情況；

5、汽車交通：汽車發動機的清洗、保養；

6、機械鑄造行業：用于汽車零部件鑄造、液壓類鑄造、泵體閥體類鑄造、機械零部件鑄造、管路管件類鑄造單位，用于檢查鑄造夾沙情況、毛

刺情況及交錯孔情況等質量控制；

7、電力生產、建設單位的設備缺陷探測和狀態監測。

探頭工作溫度：-10℃~50℃

系統工作溫度：-10℃~50℃

存儲溫度：-10℃~50℃

防水性：IP67

防油：機油，輕油或5%鹽溶液環境中也可正常操作（IP67）

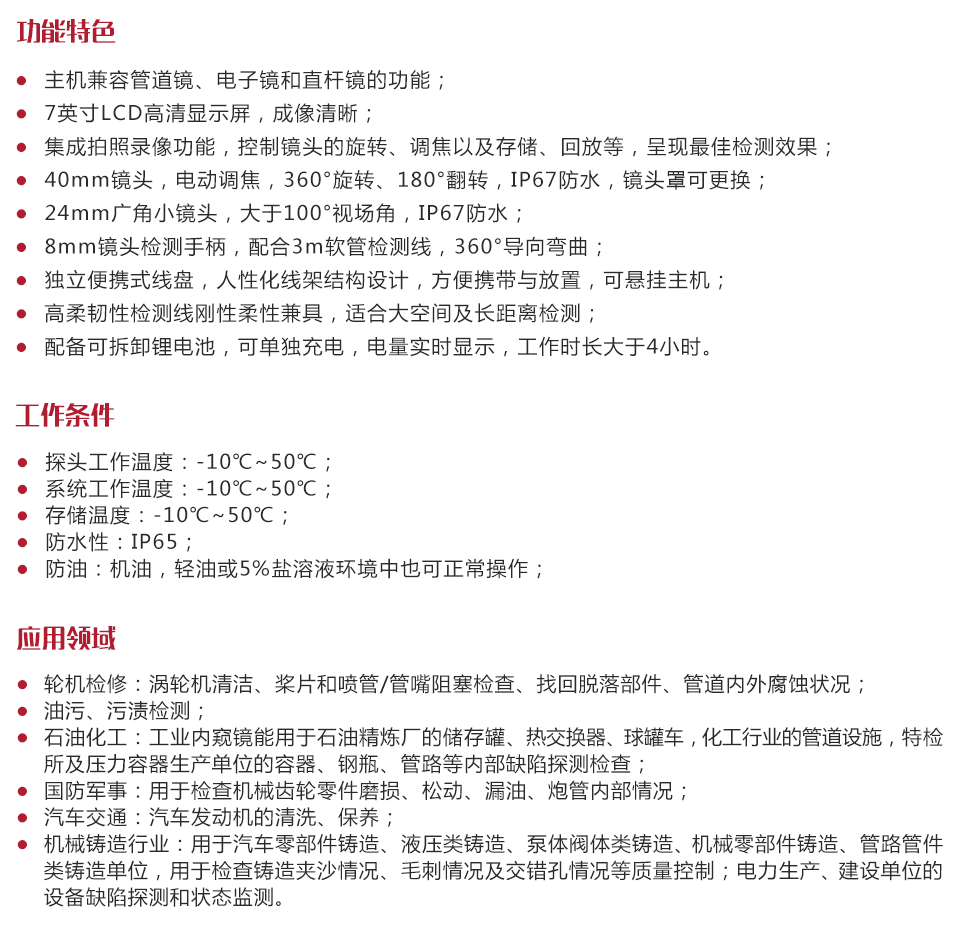

主機兼容管道鏡、電子鏡和直桿鏡的功能；

7英寸LCD高清顯示屏，成像清晰；

集成拍照錄像功能，控制鏡頭的旋轉、調焦以及存儲、回放等，呈現最佳檢測效果；

40mm鏡頭，電動調焦，360°旋轉、180°翻轉，IP67防水，鏡頭罩可更換；

24mm廣角小鏡頭，大于100°視場角，IP67防水；

8mm鏡頭檢測手柄，配合3m軟管檢測線，360°導向彎曲；

獨立便攜式線盤，人性化線架結構設計，方便攜帶與放置，可懸掛主機；

高柔韌性檢測線剛性柔性兼具，適合大空間及長距離檢測；

配備可拆卸鋰電池，可單獨充電，電量實時顯示，工作時長大于4小時。

1、檢測操作

使用前，根據工況需求安裝對應的鏡頭；

使用時，確認設備已安裝電池和SD卡，按開關鍵打開主機；

按LED調亮鍵，打開LED光源燈；

按照工況需求，進入工況前，可安裝保護架和支撐輪等到觀察鏡頭，已達到更安全、更方便的觀察效果；

將鏡頭插入觀測體內部，到達觀察位置；

通過控制鏡頭的旋轉/翻轉/遠近焦，以及調整鏡頭的亮度，從而達到實時畫面的最佳效果；

觀測位置調準后，可以通過設備功能按鍵對檢測結果進行拍照/錄像存儲。

2、視頻及圖像拍攝

觀測位置確定后，可以通過功能按鍵對檢測結果進行錄制儲存。

錄像：在圖像模式下，按錄像鍵即進入錄像狀態；再次按錄像鍵結束錄像，所錄制視頻將存入SD卡。

拍照：在圖像模式下，按拍照鍵即可完成拍照并將圖片保存在SD 卡中。

3、結束觀測

設備使用結束后，安全退出觀測體，按下開/關鍵關閉儀器電源。

4、存放儀器

結束測量后應取出主機尾部電池，將儀器主機等部件依次放入儀器箱中相應位置。

5、充電

使用充電器對電池進行充電時，電池電量指示燈會一直閃爍，當電池充滿電時，充電器指示燈由紅變綠，此時電池電量4顆綠色指示燈常亮；

設備使用時，按電量按鍵，電池電量指示燈會顯示電池的電量，當電池電量剩余兩個綠色指示燈時，建議對設備進行充電。

注：當電池的電量完全沒有時切勿插上電源適配器繼續使用，以免損壞電池；請確保電池有一定的電量時再使用。

請勿在-10°C～50°C范圍以外的溫度下使用儀器以免造成儀器傳感器鏡頭損壞；

請勿將產品在帶有腐蝕性的環境中使用或者放置；

請勿將產品暴露在雨中，除防水探頭外，請勿長時間將探頭置于液體中；

請勿將產品放置于強磁力的物品附近；

請勿在煙塵過多的環境下使用；

請保持機體清潔，避免刮傷屏幕；

請勿嘗試自行拆卸本產品，維修工作限由原廠授權的工作人員進行；

安裝過程中，通信數據接口插入后，不可旋轉；

檢測線盤繞的狀態下禁止操作操縱桿，避免檢測線內部鋼絲損壞；硬質玻桿線不要彎曲過度，以免造成不可逆的彎折；

在拍照和錄像時，需保證LED燈的亮度合適，且探頭端穩定不晃動；使用過程中不要直視鏡頭燈，避免灼傷眼睛；

設備使用前必須檢查儀器是否安裝電池以及電池是否有電；

設備使用結束時，請關閉電源，同時做好鏡頭插針保護，安裝插針保護罩（或直接安裝到內置線盤連接口）。

設備使用結束后，切勿對本產品進行浸泡沖洗，可用軟布將探頭及控制器清潔干凈，再放入特定包裝箱內，以免污垢腐蝕，損壞產品性能；

切勿讓儀器及監視器受到擠壓、碰撞或沖擊，以防造成不必要的損傷；設備長時間不用時請務必取出電池，以免電池?fù)p壞并腐蝕儀器。
