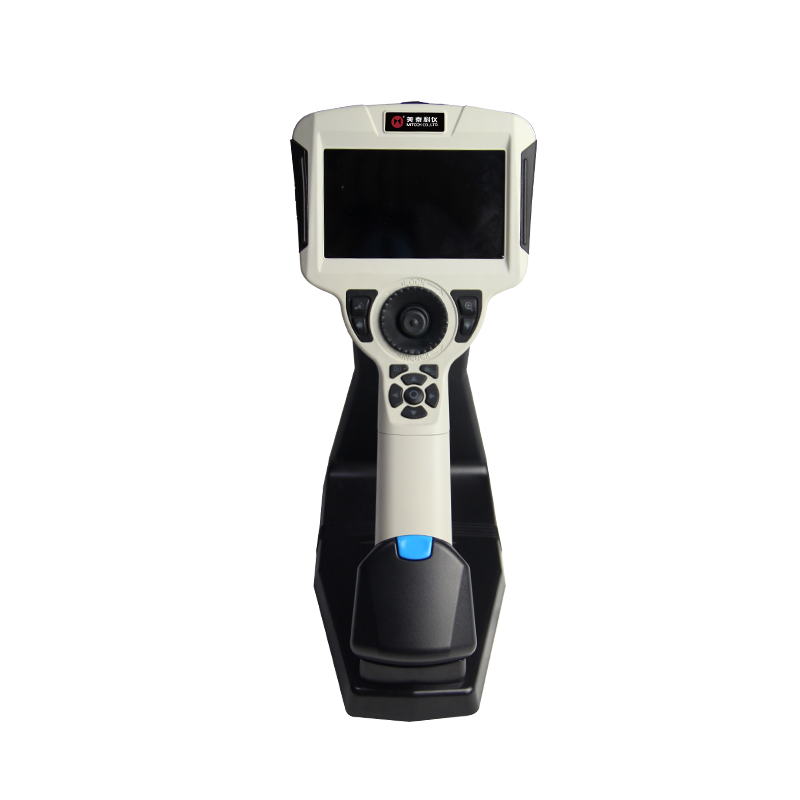

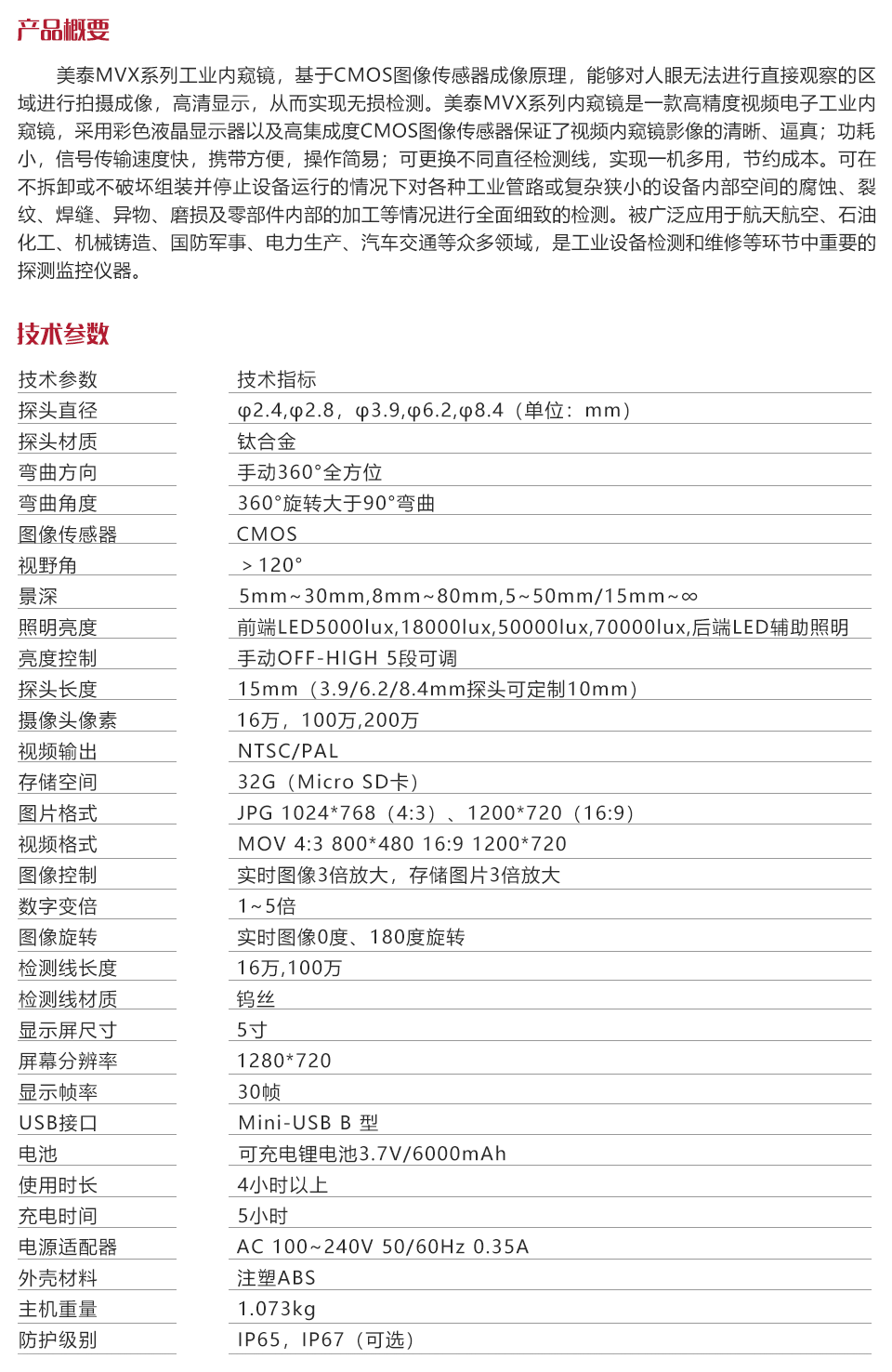

美泰MVX系列工業內窺鏡，基于CMOS圖像傳感器成像原理，能夠對人眼無法進行直接觀察的區域進行拍攝成像，高清顯示，從而實現無損檢測。美泰MVX系列內窺鏡是一款高精度視頻電子工業內窺鏡，采用彩色液晶顯示器以及高集成度CMOS圖像傳感器保證了視頻內窺鏡影像的清晰、逼真；功耗小，信號傳輸速度快，攜帶方便，操作簡易；可更換不同直徑檢測線，實現一機多用，節約成本。可在不拆卸或不破壞組裝并停止設備運行的情況下對各種工業管路或復雜狹小的設備內部空間的腐蝕、裂紋、焊縫、異物、磨損及零部件內部的加工等情況進行全面細致的檢測。被廣泛應用于航天航空、石油化工、機械鑄造、國防軍事、電力生產、汽車交通等眾多領域，是工業設備檢測和維修等環節中重要的探測監控儀器。

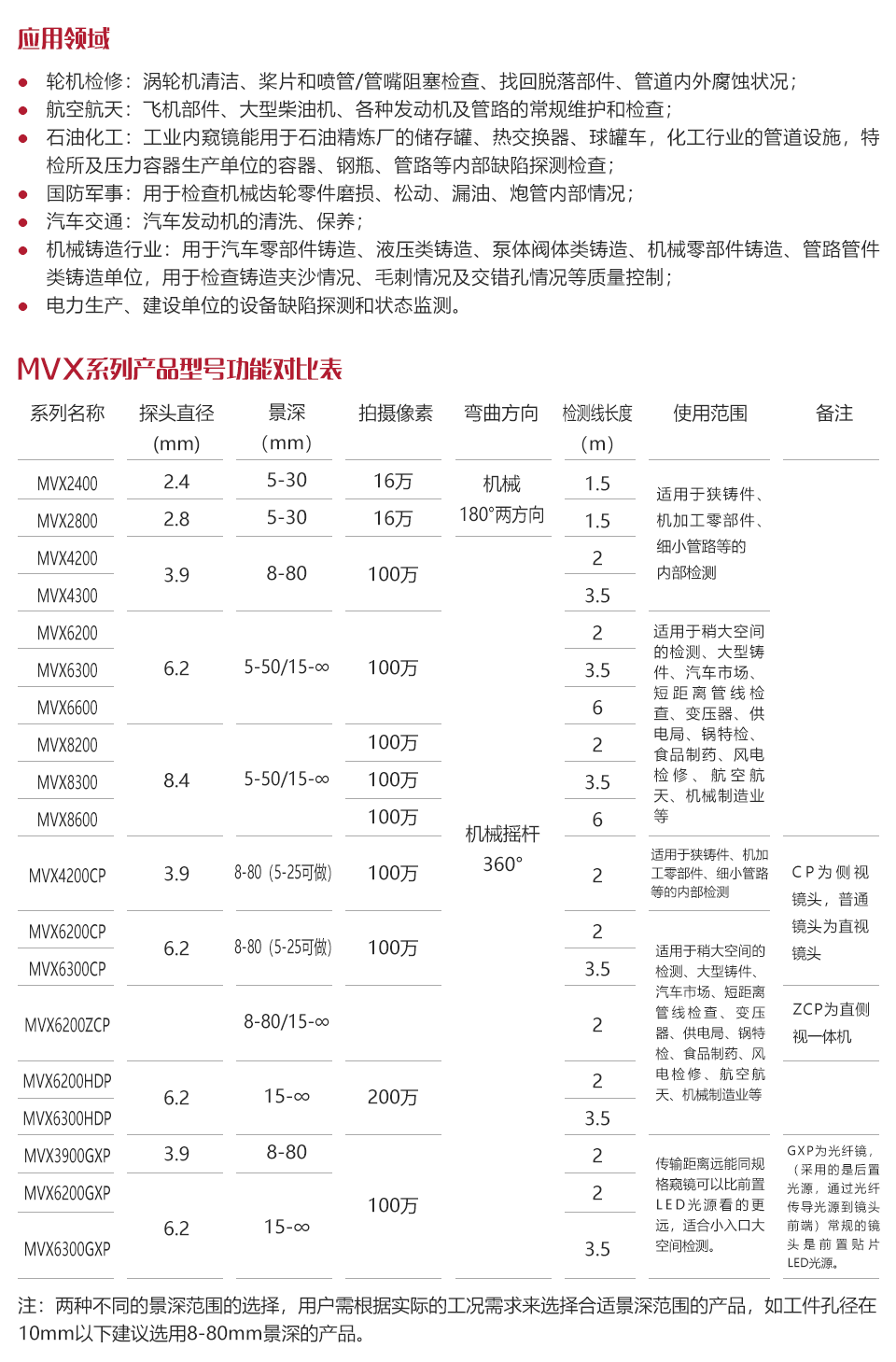

                 MVX系列常規產品技術參數對照表

注：兩種不同的景深范圍的選擇，用戶需根據實際的工況需求來選擇合適景深范圍的產品，如工件孔徑在10mm以下建議選用8-80mm景深的產品。

1、輪機檢修：渦輪機清潔、槳片和噴管/管嘴阻塞檢查、找回脫落部件、管道內外腐蝕狀況；

2、航空航天：飛機部件、大型柴油機、各種發動機及管路的常規維護和檢查；

3、石油化工：工業內窺鏡能用于石油精煉廠的儲存罐、熱交換器、球罐車，化工行業的管道設施，特檢所及壓力容器生產單位的容器、鋼瓶、管路等內部缺陷探測檢查；

4、國防軍事：用于檢查機械齒輪零件磨損、松動、漏油、炮管內部情況；

5、汽車交通：汽車發動機的清洗、保養；

6、機械鑄造行業：用于汽車零部件鑄造、液壓類鑄造、泵體閥體類鑄造、機械零部件鑄造、管路管件類鑄造單位，用于檢查鑄造夾沙情況、毛刺情況及交錯孔情況等質量控制；

7、電力生產、建設單位的設備缺陷探測和狀態監測。

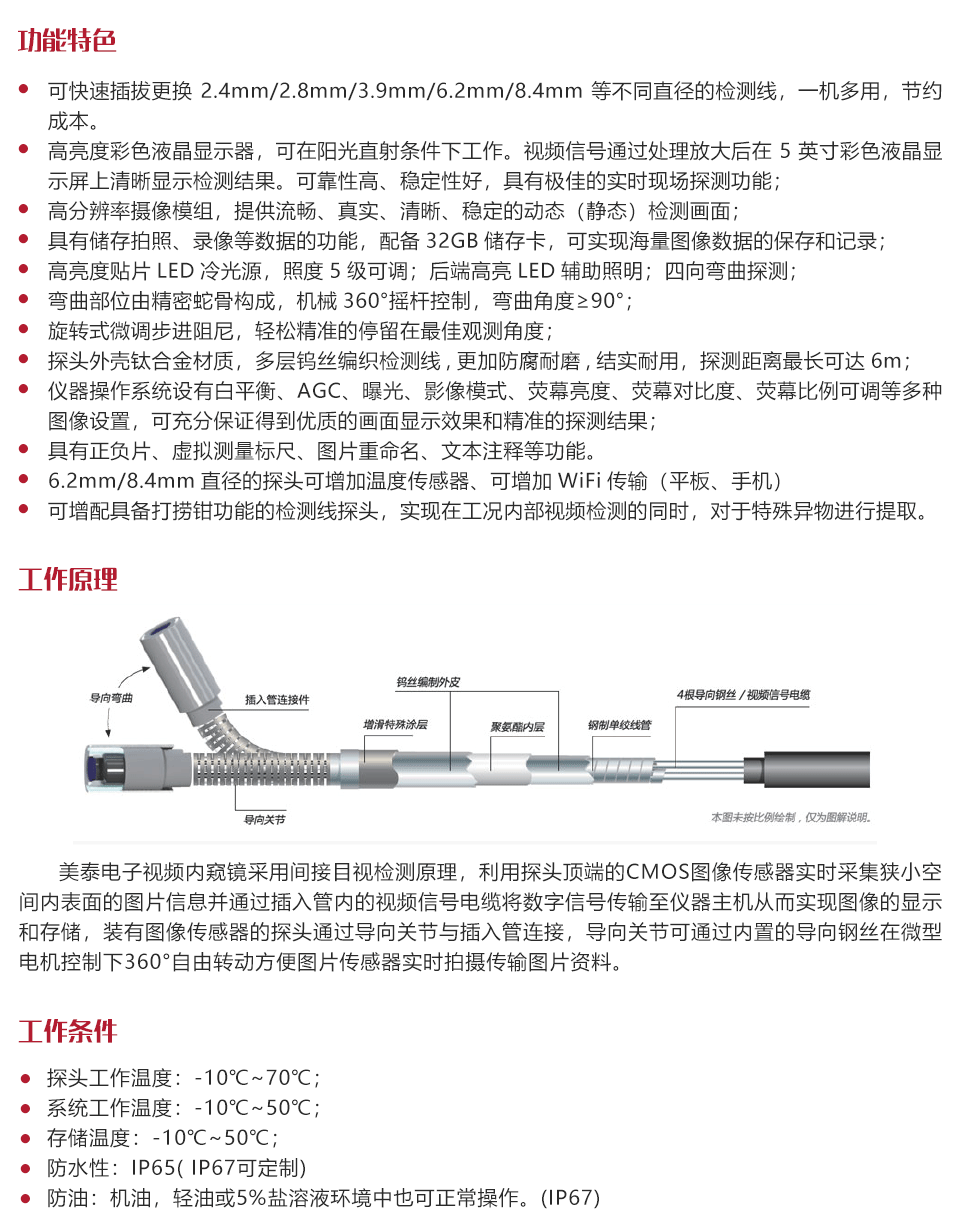

美泰電子視頻內窺鏡采用間接目視檢測原理，利用探頭頂端的CMOS圖像傳感器實時采集狹小空間內表面的圖片信息并通過插入管內的視頻信號電纜將數字信號傳輸至儀器主機從而實現圖像的顯示和存儲，裝有圖像傳感器的探頭通過導向關節與插入管連接，導向關節可通過內置的導向鋼絲在微型電機控制下360°自由轉動方便圖片傳感器實時拍攝傳輸圖片資料。

探頭工作溫度：-10℃~70℃

系統工作溫度：-10℃~50℃

存儲溫度：-10℃~50℃

防水性：IP65( IP67可定制)

防油：機油，輕油或5%鹽溶液環境中也可正常操作（IP67）

可快速插拔更換2.4mm/2.8mm/3.9mm/6.2mm/8.4mm等不同直徑的檢測線，一機多用，節約成本。

高亮度彩色液晶顯示器，可在陽光直射條件下工作。視頻信號通過處理放大后在5英寸彩色液晶顯示屏上清晰顯示檢測結果?？煽?span style="text-indent:-21pt;">性高、穩定性好，具有極佳的實時現場探測功能；

高分辨率攝像模組，提供流暢、真實、清晰、穩定的動態（靜態）檢測畫面；

具有儲存拍照、錄像等數據的功能，配備32GB儲存卡，可實現海量圖像數據的保存和記錄；

高亮度貼片LED冷光源，照度5級可調；后端高亮LED輔助照明；四向彎曲探測；

彎曲部位由精密蛇骨構成，機械360°搖桿控制，彎曲角度≥90°；

旋轉式微調步進阻尼，輕松精準的停留在最佳觀測角度；

探頭外殼鈦合金材質，多層鎢絲編織檢測線,更加防腐耐磨,結實耐用，探測距離最長可達6m；

儀器操作系統設有白平衡、AGC、曝光、影像模式、熒幕亮度、熒幕對比度、熒幕比例可調等多種圖像設置，可充分保證得到優質的畫面顯示效果和精準的探測結果；具有正負片、虛擬測量標尺、圖片重命名、文本注釋等功能。

6.2mm/8.4mm直徑的探頭可增加溫度傳感器、可增加WiFi傳輸（平板、手機）

可增配具備打撈鉗功能的檢測線探頭，實現在工況內部視頻檢測的同時，對于特殊異物進行提取。

1、儀器開機

按住開/關鍵1~2秒，儀器開機，按燈光調節鍵打開LED光源燈，顯示屏顯示當前傳感器攝像頭拍攝畫面（用戶可根據需求打開輔助光源燈），儀器進入正常測量狀態。

2、定位

保證插入管部分無纏繞彎曲，再將傳感器探頭插入觀測體內部，到達觀察位置；

通過控制操縱桿調整可彎曲部分，使探頭達到目標方位；

調整光源的亮度和縮放鍵調整放大倍數，從而達到實時畫面的最佳效果；

探頭插入及到達觀測位置過程中，應確保及時調整可彎曲部分探測角度，避免被待測體內壁碰壞傳感器探頭。

3、視頻及圖像拍攝

觀測位置確定后，可以通過功能按鍵對檢測結果進行錄制儲存。

錄像：在圖像模式下，按錄像鍵即進入錄像狀態；再次按錄像鍵結束錄像，所錄制視頻將存入SD卡。

拍照：在圖像模式下，按拍照鍵即可完成拍照并將圖片保存在SD卡中。

畫面定格：圖像模式下，當菜單-存儲設置選項中，自動存儲關閉時，按下拍照鍵進入畫面定格，返回鍵退出定格畫面；按拍照鍵，可以進行畫面拍照；圖片重命名：圖片預覽模式下，按拍照鍵可對選中的圖片進行重命名。

4、結束觀測

設備使用結束后，將前端彎曲部分復位順直，使傳感器探頭及檢測線安全退出觀測體，按下開/關鍵關閉儀器電源。

5、存放儀器

結束測量后應取出主機尾部電池，使用專業鏡頭布擦拭傳感器鏡頭后套好保護套，將儀器主機等部件依次放入儀器箱中相應位置，檢測線應盤繞在儀器箱內。

6、充電

儀器開機后，若顯示屏電池電量圖標變色，同時屏幕出現“請更換電池”字樣，說明儀器電量不足，需要充電，此時應連接充電器，并接通220V

電源。充電接口指示燈變紅，屏幕電量圖標變?yōu)榫G色，表明充電正在進行，5小時后儀器即可充滿電。應謹防過度充電，以免導致電池損壞或壽命降低。本儀器可在充電狀態下進行測量工作，以提高現場工作效率。

請勿在-10°C～50°C范圍以外的溫度下使用儀器以免造成儀器傳感器鏡頭損壞；

請勿將產品在帶有腐蝕性的環境中使用或者放置；

請勿將產品暴露在雨中，除防水探頭外，請勿長時間將探頭置于液體中；

請勿將產品放置于強磁力的物品附近；

請勿在煙塵過多的環境下使用；

請保持機體清潔，避免刮傷屏幕；

請勿嘗試自行拆卸本產品，維修工作限由原廠授權的工作人員進行；

檢測線盤繞的狀態下禁止操作操縱桿，避免檢測線內部鋼絲損壞；

在拍照和錄像時，需保證LED燈的亮度合適，且探頭端穩定不晃動；

設備使用前必須檢查儀器是否安裝電池以及電池是否有電；

設備使用結束時，需調整彎曲部位平直，再由觀測工件內拿出，切勿硬拉硬拽以免造成檢測線內部鋼絲損壞和傳感器鏡頭破損；

設備使用結束后，切勿對本產品進行浸泡沖洗，可用軟布將探頭及窺鏡主機清潔干凈，再放入特定包裝箱內，以免污垢腐蝕，損壞產品性能；

切勿讓窺鏡及監視器受到擠壓、碰撞或沖擊，以防造成不必要的損傷；設備長時間不用時請務必取出電池，以免電池損壞并腐蝕儀器。
