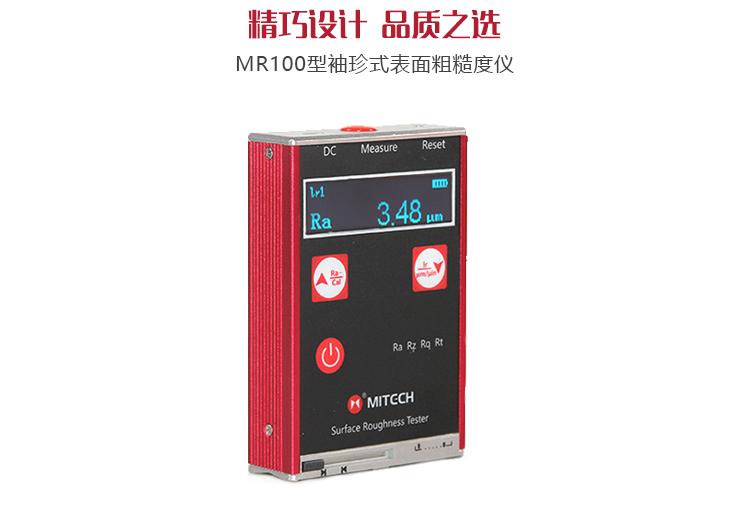

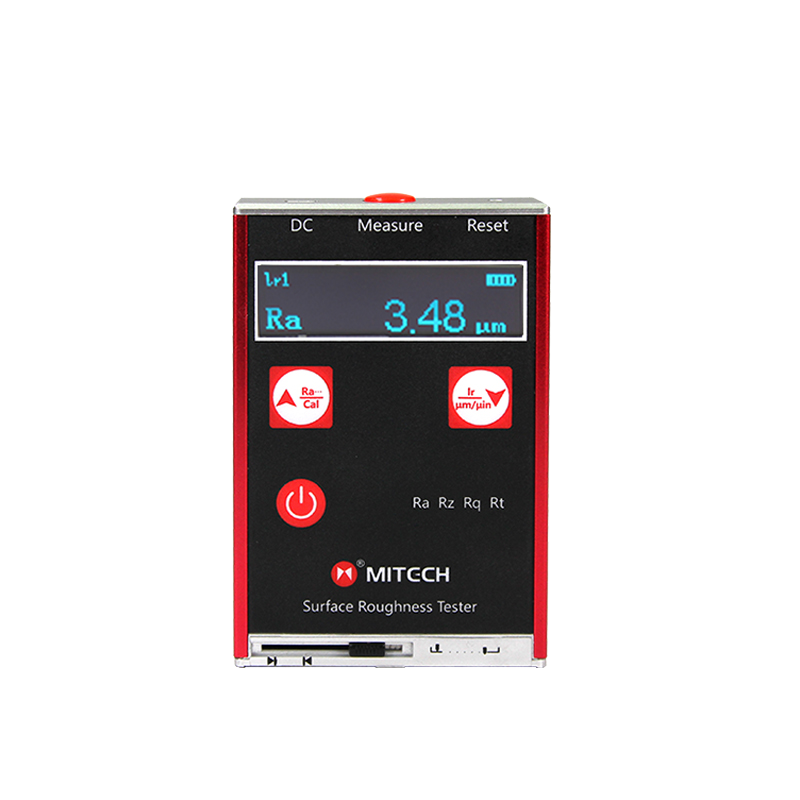

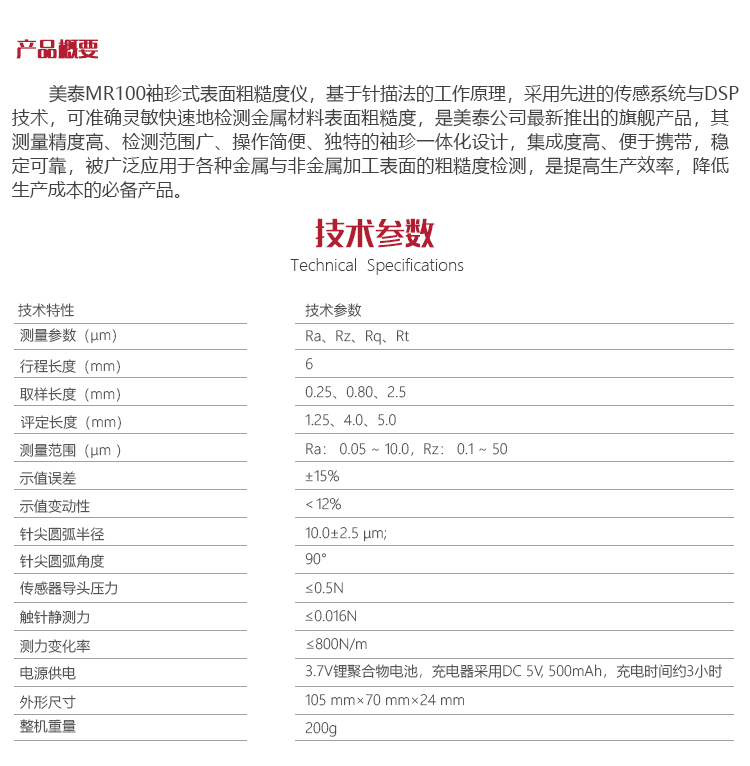

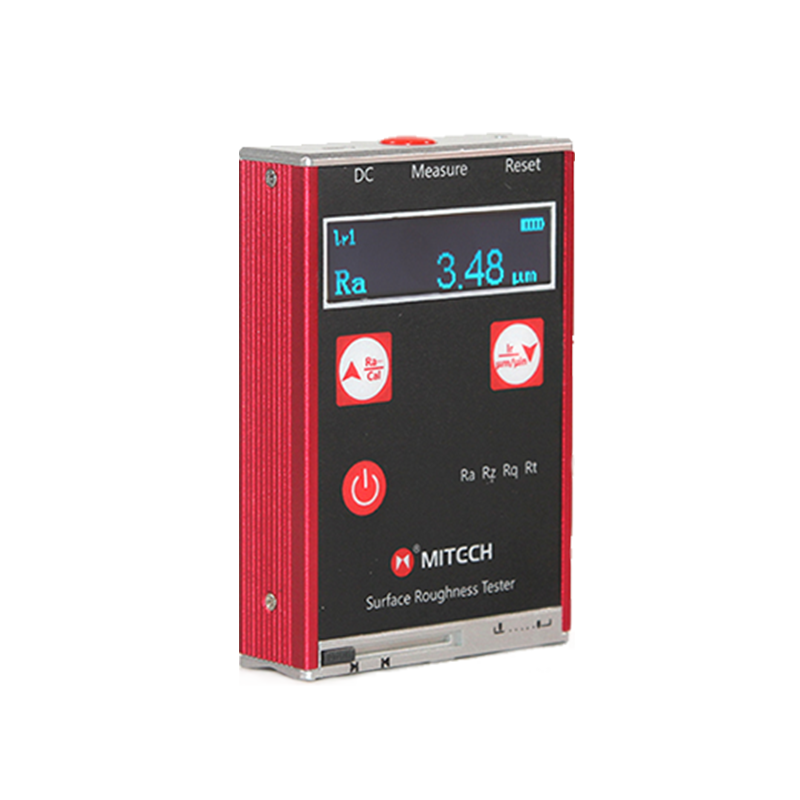

美泰MR100袖珍式表面粗糙度儀，基于針描法的工作原理，采用先進的傳感系統與DSP技術，可準確靈敏快速地檢測金屬材料表面粗糙度，是美泰公司為檢測粗糙度研發的最新袖珍產品，其具有測量精度高、測量范圍廣、操作簡便、便于攜帶、工作穩定等特點，被廣泛應用于各種金屬與非金屬加工表面的檢測，是提高生產效率，降低生產成本的必備產品。

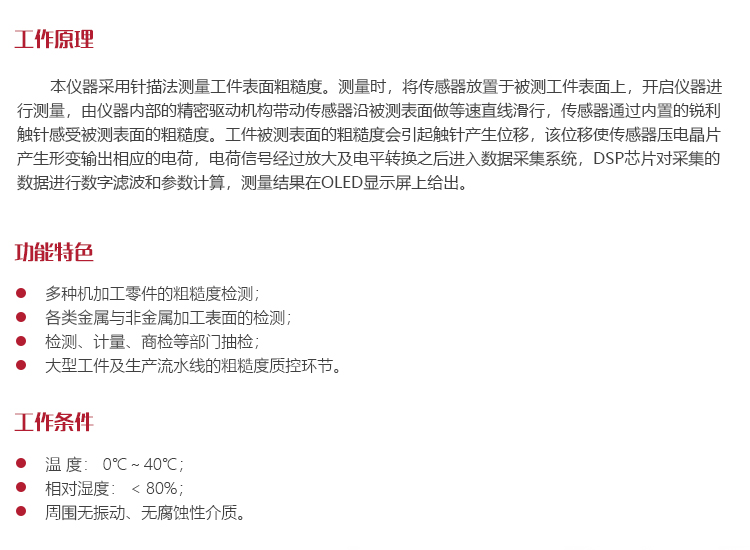

       本儀器在測量工件表面粗糙度時，先將傳感器放置在工件被測表面上，然后啟動儀器進行測量，由儀器內部的精密驅動機構帶動傳感器沿被測表面做勻速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針產生上下位移，該位移使傳感器壓電晶片產生形變輸出相應的電荷，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片對采集的數據進行數字濾波和參數計算，測量結果在OLED顯示屏上給出。

溫 度： 0℃～40℃；

相對濕度： < 80%；

周圍無振動、無腐蝕性介質。

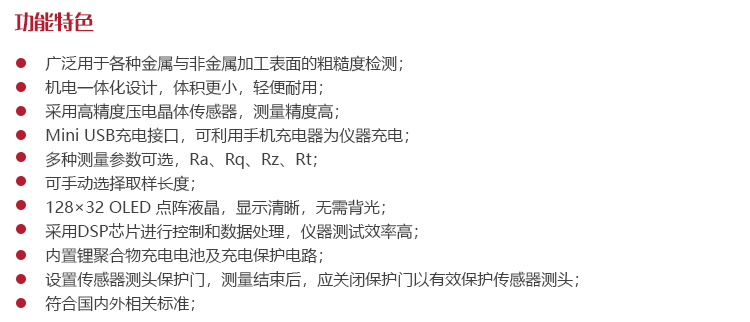

廣泛用于各種金屬與非金屬加工表面的檢測。

機電一體化設計，體積更小，輕便耐用；

采用高精度壓電晶體傳感器測量精準；

Mini USB充電接口，可利用手機充電器為儀器充電；

多種測量參數可選，Ra、Rq、Rz、Rt；

可手動選擇取樣長度；

128×32 OLED 點陣液晶，顯示清晰，無需背光；

采用DSP芯片進行控制和數據處理，儀器測試效率高；

內置鋰聚合物充電電池及充電保護電路；

設置了傳感器測頭保護門，不測量時，可關上保護門有效保護傳感器測頭；

符合國內外相關標準。

使用前的準備工作

長按電源開關鍵3秒開機，再次長按關機。當顯示屏電池電量低時，儀器會發出提示音，此時應給儀器充電。請務必使用隨機配置的充電器或正規手機充電器給儀器充電。充電時，電池電量圖形會變成充電狀態，充滿電后應及時拔下充電器。通常情況下，充電時間約為3小時，第一次使用時可充電12小時，以后正常充電即可，不要經常長時間充電。

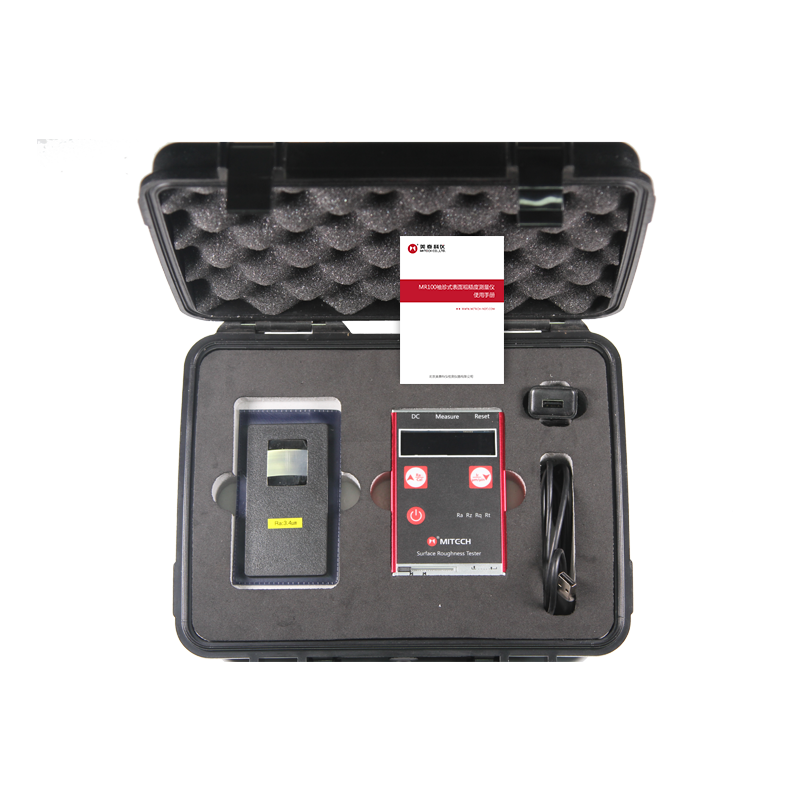

從儀器的包裝箱中取出儀器，此時儀器底部測頭保護門應是關閉狀態，向右推動測頭保護門開關，打開測頭保護門，露出測頭準備測量。使用完畢，請及時關上測頭保護門。

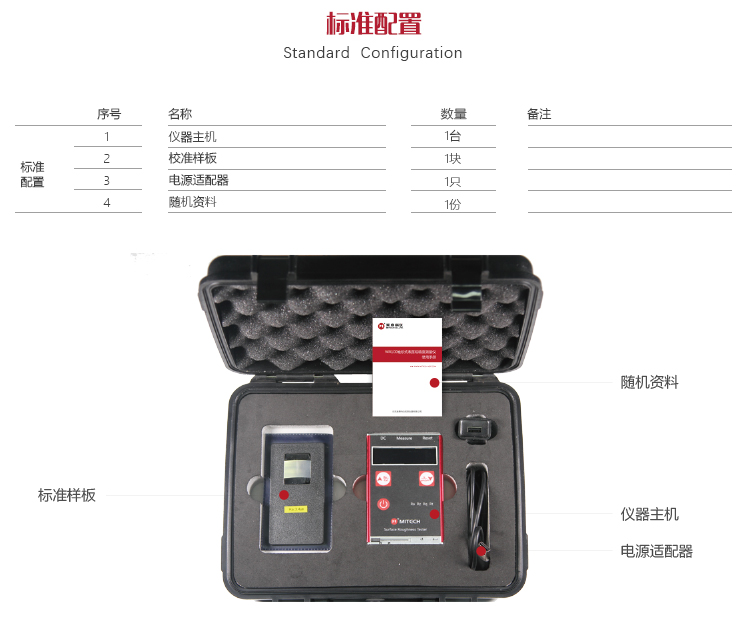

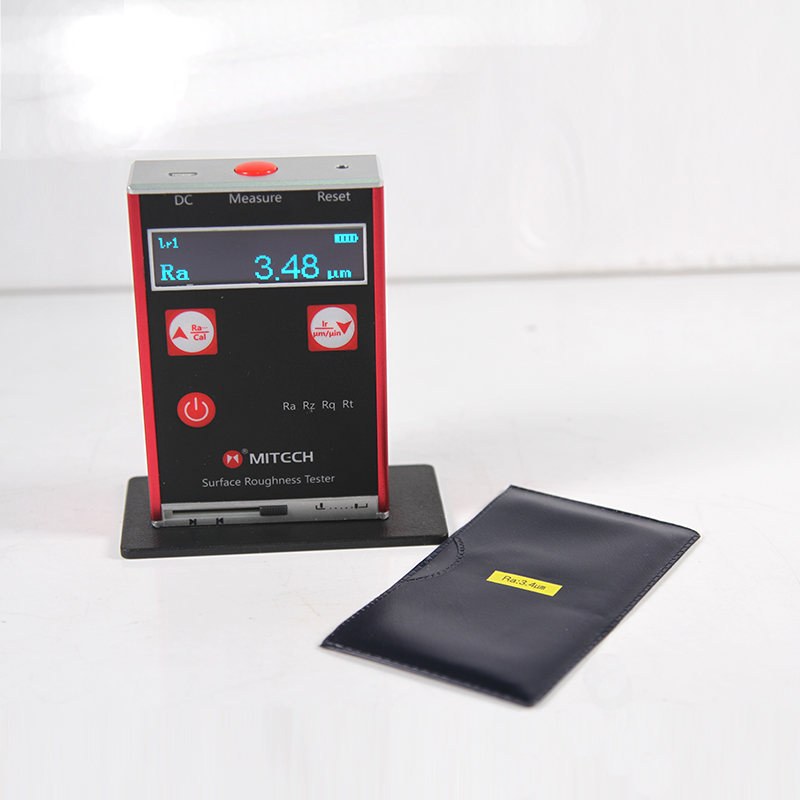

檢測儀器在測量前，通常需用標準樣板進行示值校準。本儀器隨機配置一個標準樣板，測量試件前，需用儀器測試標準樣板，當測量值與樣板值之差在合格范圍內，測量值有效，即可測量試件。

如果測量值與樣板值之差超過儀器規定的誤差范圍，或者是用戶要求測量精度較高，則可以使用示值校準功能修正和提高測量精度。

示值校準

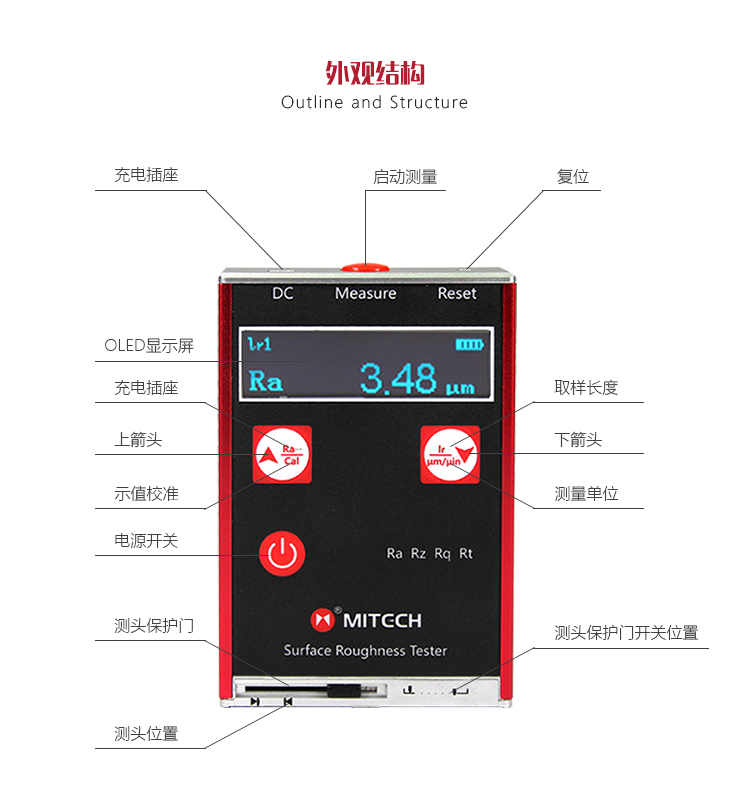

長按左側參數鍵進入示值校準狀態，顯示屏上面一行出現Cal字樣，且最右邊數字為反色。

      1）將樣板上標注的示值輸入到儀器顯示屏上。按參數鍵移動位置，按取樣長度鍵改變數值，反復操作，直到正確輸入樣板值。

      2）將儀器置于樣板刻線區上，按下儀器頂部的紅色按鈕啟動測量，儀器將自動記下示值偏差，并進行自動修正。再次測量，如果示值已經達到要求，可長按參數鍵退出示值校準狀態。如果未達到所需要求，可多次重復上述步驟。

測量單位轉換

本儀器具有米制和英制兩種單位，可長按取樣長度鍵進行轉換。

 自動關屏

本儀器在連續3分鐘無操作時會自動關閉屏幕，進入省電模式，按任意鍵隨時喚醒。

 復位

當儀器出現異?，F(xiàn)象不能正常工作時，可按下復位鍵恢復出廠設置，然后重新開機。

操作步驟

按左側參數鍵選擇測試參數、右側取樣長度鍵選擇取樣長度。

本儀器有0.25mm、0.8mm、2.5mm三種取樣長度值可選，根據工件被測表面的粗糙度要求按右側取樣長度鍵來選取取樣長度。

可參考以下范圍選取

選擇好測量參數及取樣長度后，即可開始測量。將儀器的測量區域指示標記對準工件被測區域，放穩后輕按儀器頂部的啟動鍵，測頭移動，開始測量，總行程為6mm。在“嘀、嘀”兩聲后，測量結束。

注：

1)在傳感器移動過程中，盡量做到使置于工件表面的儀器放置平穩，以免影響該儀器測量精度

2)在傳感器回到原始位置以前，儀器不會再響應測量操作，直到一次完整的測量過程以后，才允許再次測量。

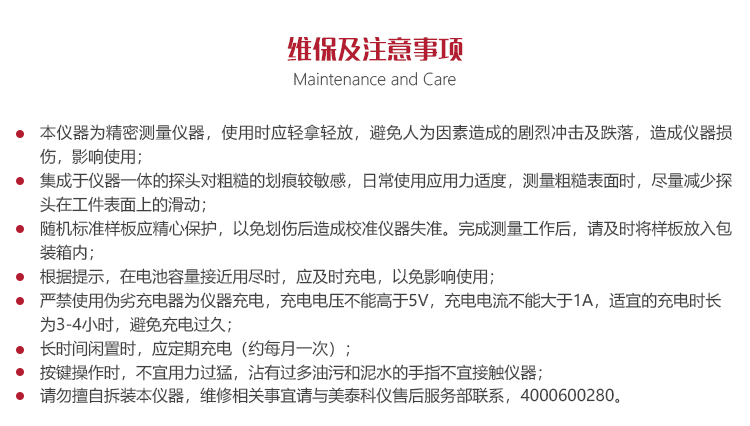

美泰便攜式粗糙度儀MR100屬精密檢測儀器，使用中應特別注意如下事項：

本儀器為精密測量儀器，使用時應輕拿輕放，避免人為因素造成的劇烈沖擊及跌落，造成儀器損傷，影響使用；

集成于儀器一體的探頭對粗糙的劃痕較敏感，日常使用應用力適度，測量粗糙表面時，盡量減少探頭在工件表面上的滑動；

探頭是儀器的精密部件，切記精心維護。每次使用完畢，要將儀器的測頭保護門輕輕關上，以避免對傳感器造成劇烈的振動；

隨機標準樣板應精心保護，以免劃傷后造成校準儀器失準。完成測量工作后，請及時將樣板放入包裝箱內；

根據提示，在電池容量接近用盡時，應及時充電，以免影響使用；

嚴禁使用偽劣充電器為儀器充電，充電電壓不得高于5V，充電電流不能大于1A，適宜的充電時長為3-4小時，避免充電過久；

長時間閑置時，應定期充電（約每月一次）；

按鍵操作時，不宜用力過猛，沾有過多油污和泥水的手指不宜接觸儀器；

請勿擅自拆裝本儀器，維修相關事宜請與美泰科儀售后服務部聯系，4000600280。
