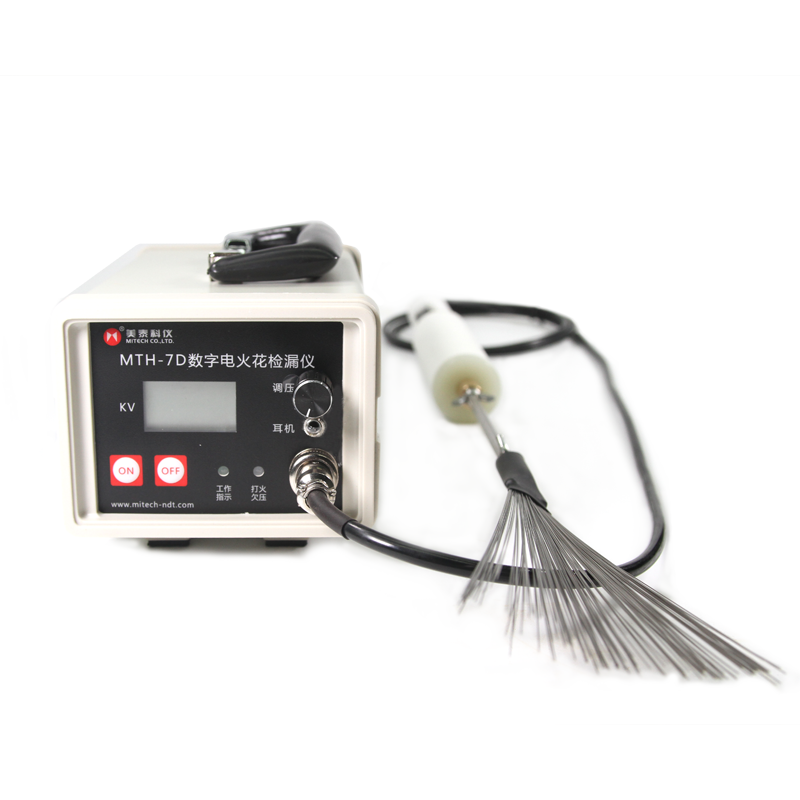

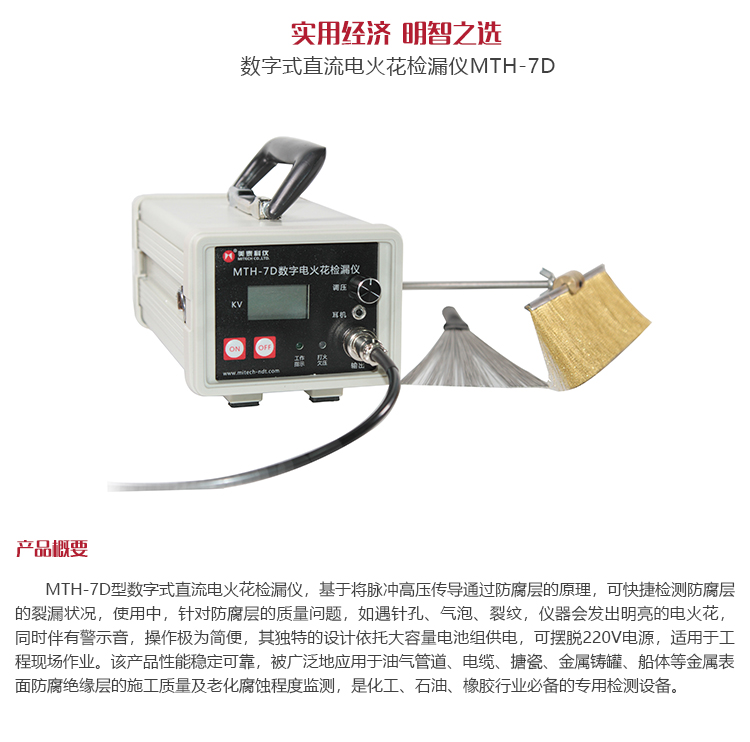

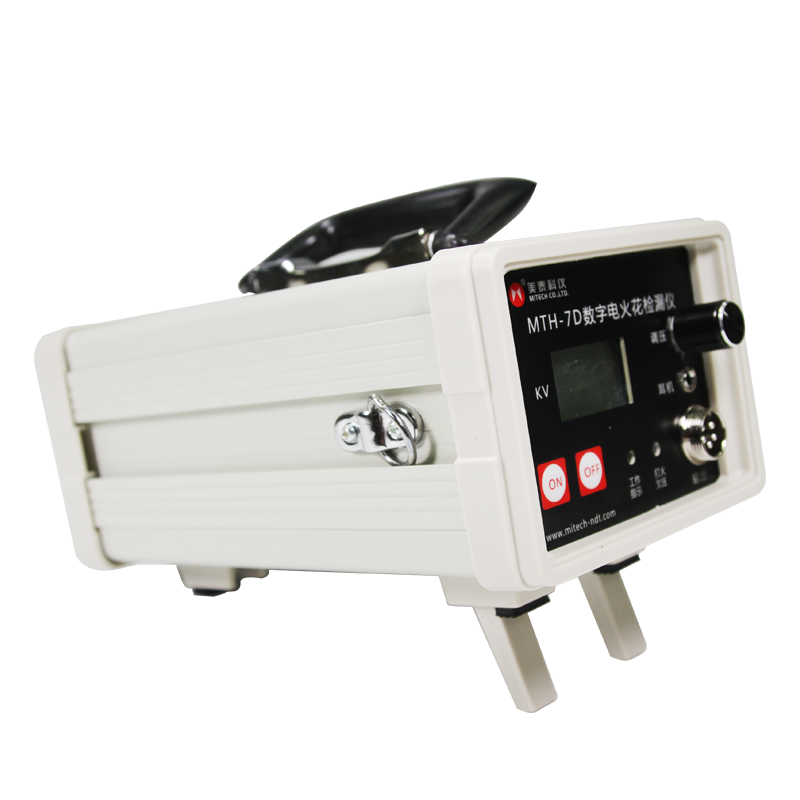

MTH-7D型數字式直流電火花檢漏儀，基于將脈沖高壓傳導通過防腐層的原理，可快捷檢測防腐層的裂漏狀況。使用中，針對防腐層的質量問題，如遇針孔、氣泡、裂紋，儀器會發出明亮的電火花，同時伴有警示音，操作極為簡便，其獨特的設計依托大容量電池組供電，可擺脫220V電源，適用于工程現場作業。該產品性能穩定可靠，被廣泛地應用于油氣管道、電纜、搪瓷、金屬鑄罐、船體等金屬表面防腐絕緣層的施工質量及老化腐蝕程度監測，是化工、石油、橡膠行業必備的專用檢測設備。

功能用途

可快速檢測搪玻璃罐外壁、閥門管道、玻璃鋼管道、環氧煤瀝青、橡膠襯里等防腐層的裂漏狀況。

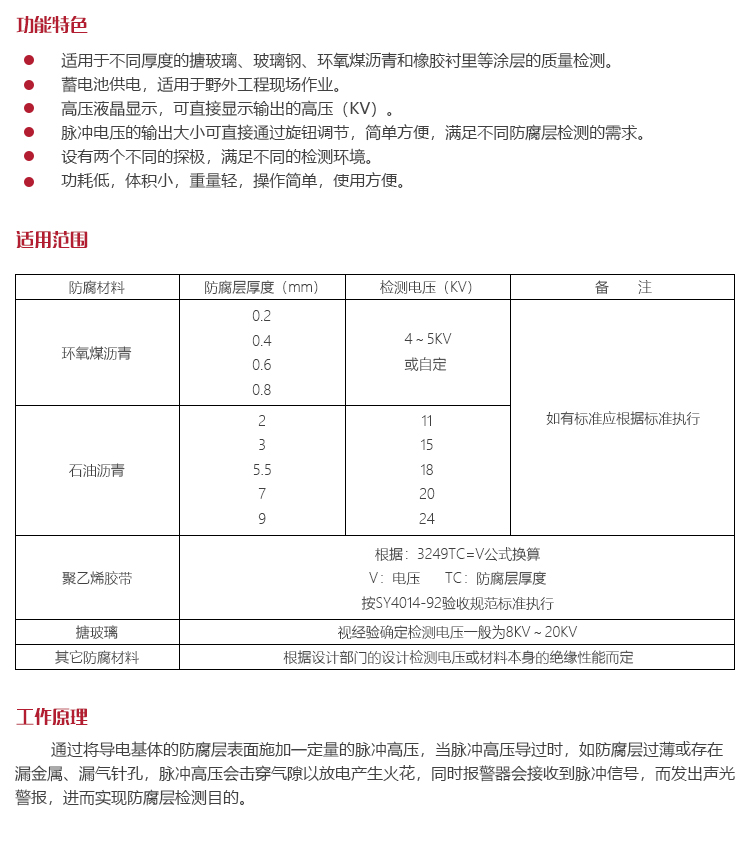

適用范圍

通過將導電基體的防腐層表面施加一定量的脈沖高壓，當脈沖高壓導過時，如防腐層過薄或存在漏金屬、漏氣針孔，脈沖高壓會擊穿氣隙以放電產生火花，同時報警器會接收到脈沖信號，而發出聲光警報，進而實現防腐層檢測目的。

在常溫下測量，周圍環境無潮濕和腐蝕性氣體。

適用于不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青和橡膠襯里等涂層的質量檢測；

蓄電池供電，適用于野外工程現場作業；

高壓液晶顯示，可直接顯示輸出的高壓（KV）；

脈沖電壓的輸出大小可直接通過旋鈕調節，簡單方便，滿足不同防腐層檢測的需求；

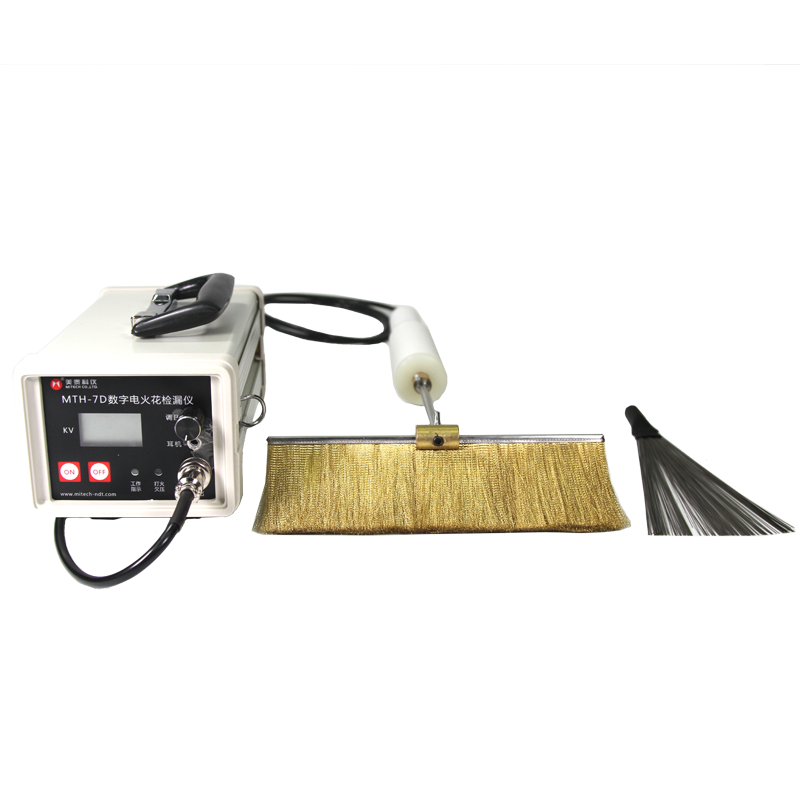

配有兩個不同的探極，滿足不同的檢測環境；

測量前的準備

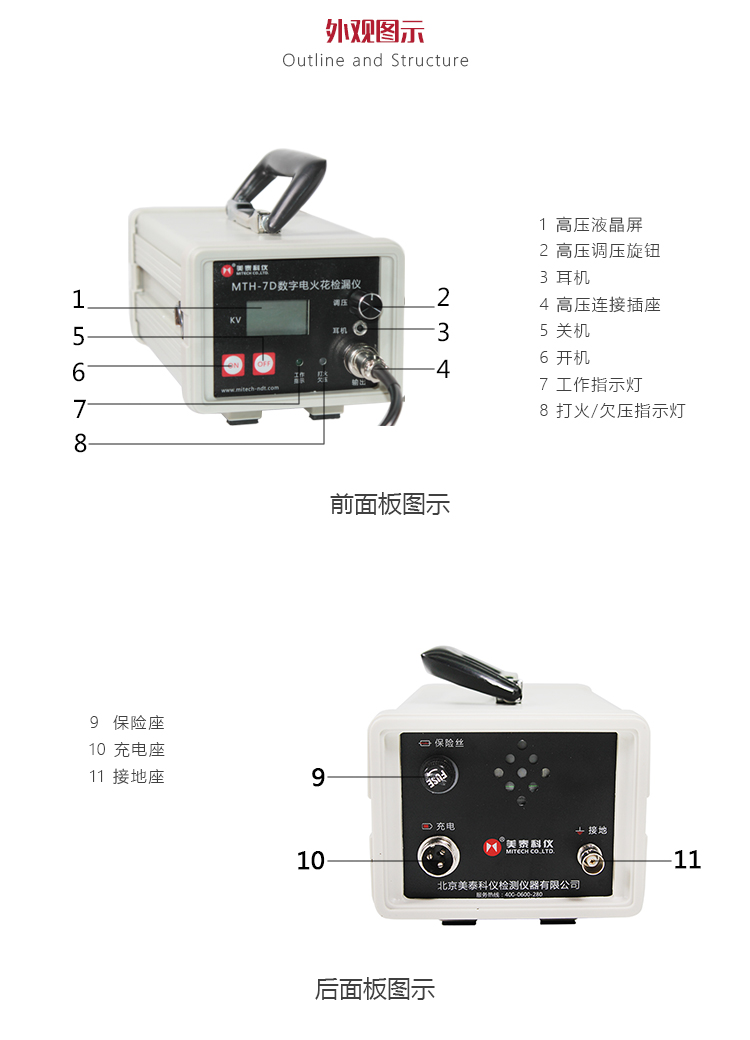

1)高壓探頭連接電纜(15)與多芯插頭(16)插入主機高壓槍插座(4)；
2)根據不同的探測需要選擇適當?shù)奶綐O；
3)檢查機器工作情況：
①　按開機鍵工作指示燈應點亮；
②　調節高壓調節旋鈕至檢測所需要電壓；
③　將接地長線的裸點與探極接近，應有火花產生，并伴有聲光報警，徐徐調高輸出高壓，火花產生的距離越來越大，說明儀器工作正常，即可開始檢測。

開始測量
①　用毛刷探頭時，將毛刷探頭螺桿旋入高壓槍頂端；
②　根據防腐層厚度選擇合適的測試電壓（見1.3.2表），表給的電壓一般是近似值，僅供參考，也可根據各行業提供的檢測標準自行選擇檢測電壓。檢測者打開電源開關，工作指示燈亮，高壓液晶屏顯示為輸出高壓值，調節輸出旋鈕，使液晶屏顯示值為所需的高壓值。接著打開高壓槍開關，儀器處于待工作狀態；
③　用探刷在被測物防腐層上慢慢移動，若看到放電火花（其火花的長短與輸出電壓高低有關），并有聲光報警，說明此處防腐層有裂漏；
④　檢測完畢，輸出調節旋鈕應調到最小，各開關恢復原狀。關閉電源后，探刷必須與主機接地線直接短路放電，方可收存。

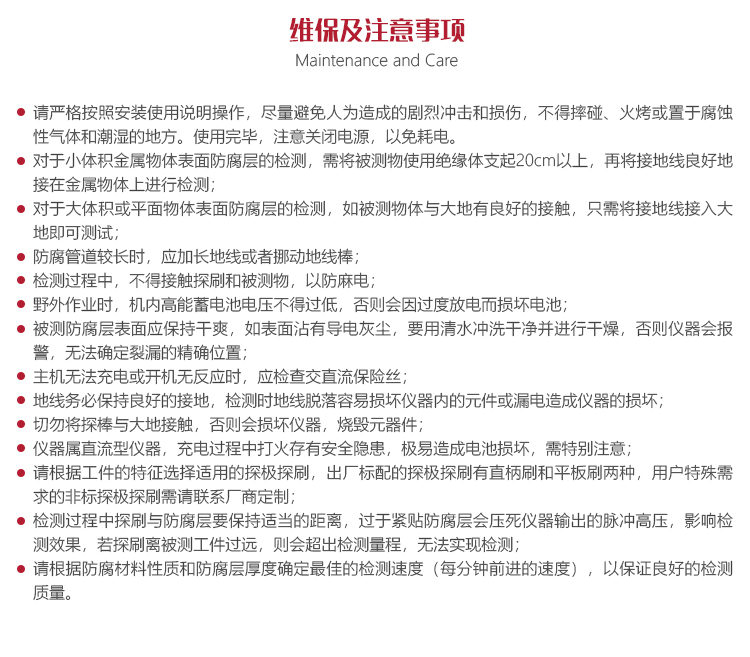

注意事項

對小體積金屬物體表面防腐層檢測，被檢測的物體要用絕緣體支起20cm以上，再將接地線良好地接在金屬物體上檢測；
對大體積或平面物體表面防腐層檢測，如被測物體與大地有良好的接觸，只需將接地線接入大地即可測試；
防腐管道很長時，應加長地線或者挪動地線棒；
檢測過程中，任何人不得接觸探刷和被測物，以防麻電；
野外使用時，機內高能蓄電池電壓不能過低，否則會因過放電而損壞電池；
被測防腐層表面應保持干燥，如表面沾有導電灰塵，要用清水沖洗干凈并進行干燥，否則儀器會到處報警，不能確定裂漏的精確位置；

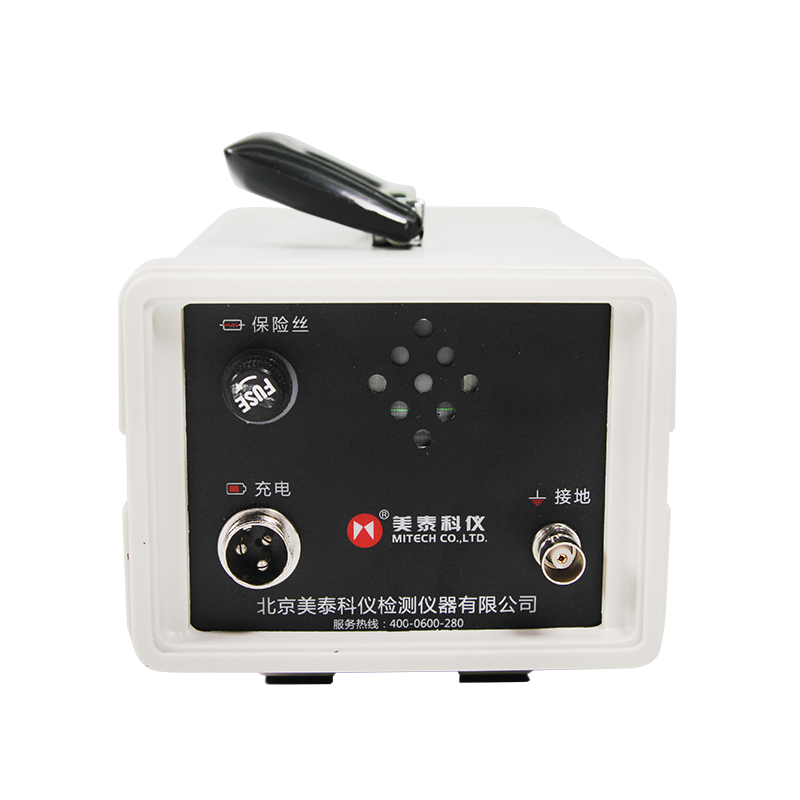

主機不能充電或開機無反應應檢查交直流保險絲；
地線必須良好的接地，檢測時地線脫落很容易把儀器內的元件損壞，還會感到儀器漏電，非常容易造成新的儀器損壞；
不要將探棒與大地接觸，這樣做會損壞儀器，嚴重時會造成元器件燒壞；
儀器是直流型儀器，嚴禁在充電過程中打火，這樣會損壞電池，產生一定的安全隱患；
根據檢測工件特點選擇適當?shù)奶綐O探刷，一般出廠標配的探極探刷有直柄刷和平板刷兩種，另外可以根據用戶特殊要求定制非標探極探刷；
電火花檢測過程中探刷與防腐層要選擇適當?shù)木嚯x，過于緊貼防腐層儀器輸出的脈沖高壓會被壓死，影響檢測防腐層效果，探刷離被測工件太遠，會超過檢測量程；

檢測速度應根據防腐材料性質和防腐層厚度而定，選擇較佳的每分鐘檢測的前進速度，以保證更好的檢測質量。
