美泰MHR-45A表面洛氏硬度計(jì)，基于圓錐形金剛石或球形硬質(zhì)合金壓頭壓入試樣淺表面以產(chǎn)生壓痕的力學(xué)原理，通過(guò)測(cè)量壓痕的深度以實(shí)現(xiàn)材料硬度的測(cè)量。據(jù)統(tǒng)計(jì)，洛氏硬度試驗(yàn)是金屬加工行業(yè)應(yīng)用最為廣泛的硬度檢定方法，使用率已占比70%以上。它性能穩(wěn)定、靈敏性高、操作簡(jiǎn)便迅速、經(jīng)典表盤(pán)讀數(shù)直觀方便，被廣泛地應(yīng)用于金屬加工制造業(yè)質(zhì)控環(huán)節(jié)、各類(lèi)金屬材料的失效分析、高等院?？蒲性囼?yàn)等領(lǐng)域，是測(cè)定金屬等材料表面硬度的精密檢測(cè)儀器。

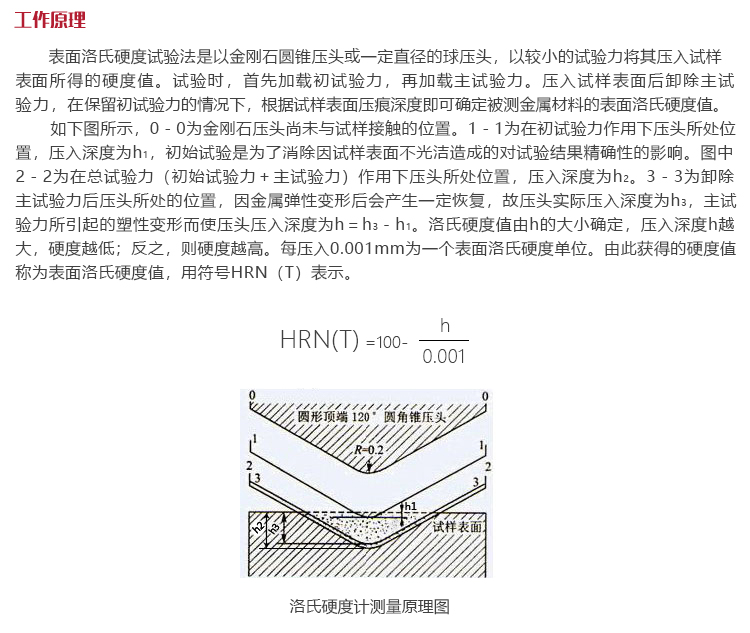

      表面洛氏硬度試驗(yàn)法是以金剛石圓錐壓頭或一定直徑的球壓頭，以較小的試驗(yàn)力將其壓入試樣表面所得的硬度值。試驗(yàn)時(shí)，首先加載初試驗(yàn)力，再加載主試驗(yàn)力。壓入試樣表面后卸除主試驗(yàn)力，在保留初試驗(yàn)力的情況下，根據(jù)試樣表面壓痕深度即可確定被測(cè)金屬材料的表面洛氏硬度值。

      如下圖所示，0－0為金剛石壓頭尚未與試樣接觸的位置。1－1為在初試驗(yàn)力作用下壓頭所處位置，壓入深度為h1，初始試驗(yàn)是為了消除因試樣表面不光潔造成的對(duì)試驗(yàn)結(jié)果精確性的影響。圖中2－2為在總試驗(yàn)力（初始試驗(yàn)力＋主試驗(yàn)力）作用下壓頭所處位置，壓入深度為h2。3－3為卸除主試驗(yàn)力后壓頭所處的位置，因金屬?gòu)椥宰冃魏髸?huì)產(chǎn)生一定恢復(fù)，故壓頭實(shí)際壓入深度為h3，主試驗(yàn)力所引起的塑性變形而使壓頭壓入深度為h＝h3－h(huán)1。洛氏硬度值由h的大小確定，壓入深度h越大，硬度越低；反之，則硬度越高。每壓入0.001mm為一個(gè)表面洛氏硬度單位。由此獲得的硬度值稱(chēng)為表面洛氏硬度值，用符號(hào)HRN（T）表示。

HRN（T）=100 -

洛氏硬度計(jì)測(cè)量原理圖

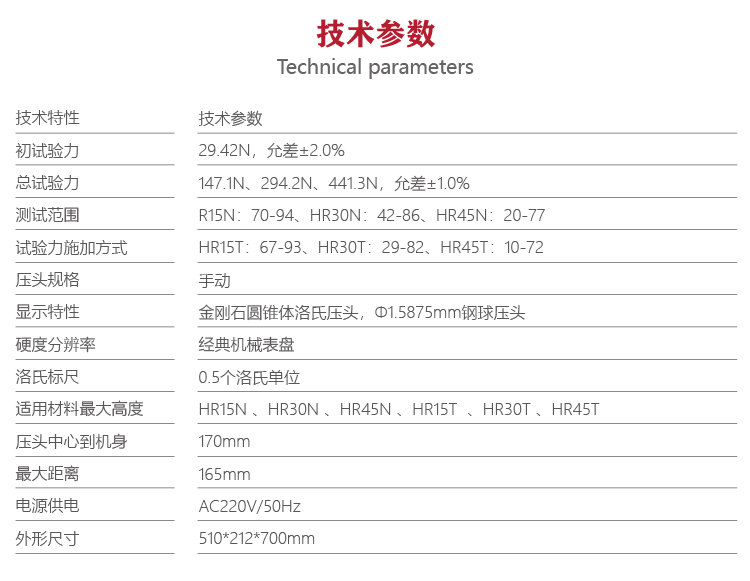

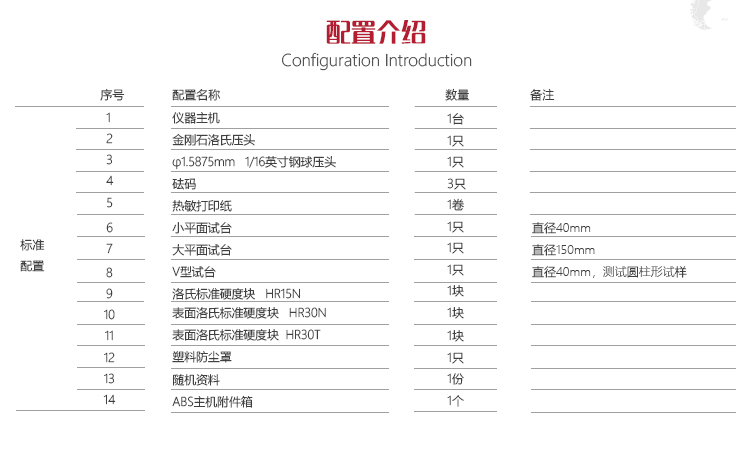

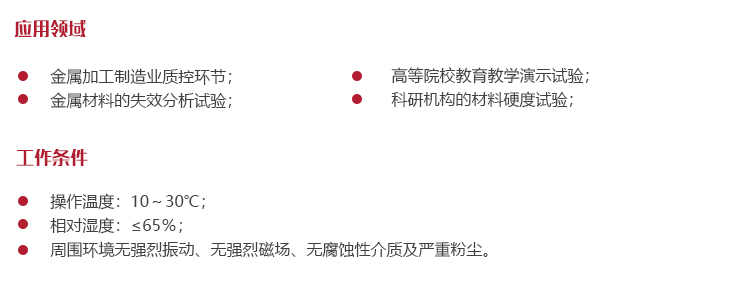

?操作溫度：10～30℃；

?相對(duì)濕度：≤65％；

?周?chē)h(huán)境無(wú)強(qiáng)烈振動(dòng)、無(wú)強(qiáng)烈磁場(chǎng)、無(wú)腐蝕性介質(zhì)及嚴(yán)重粉塵。

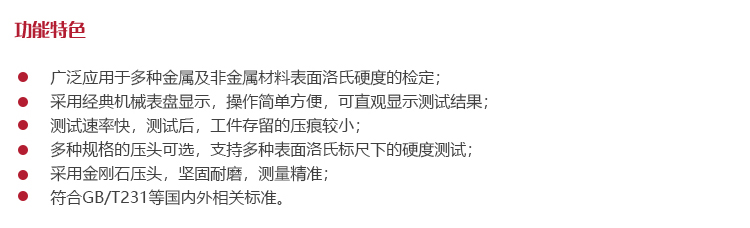

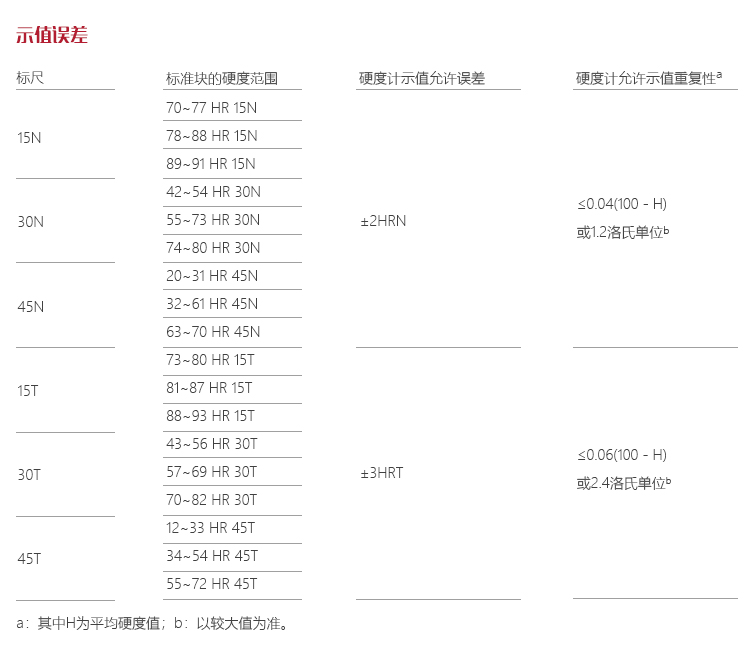

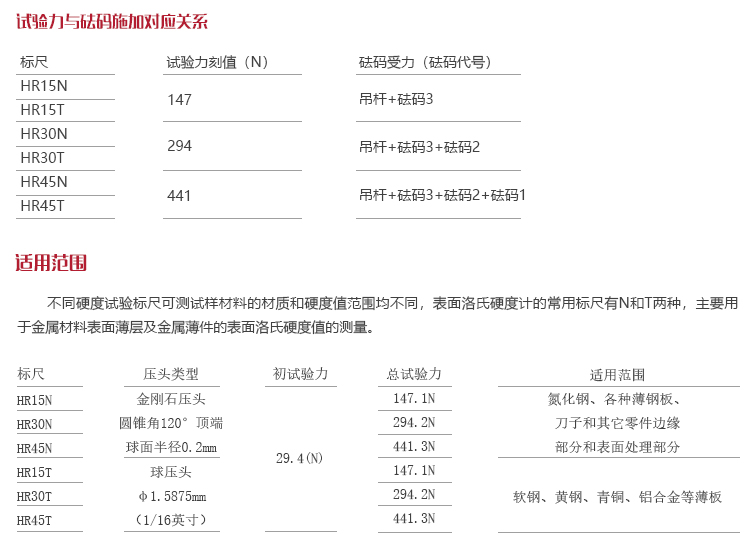

?廣泛應(yīng)用于多種金屬及非金屬材料表面洛氏硬度的檢定；

?采用經(jīng)典機(jī)械表盤(pán)顯示，操作簡(jiǎn)單方便，可直觀顯示測(cè)試結(jié)果；

?測(cè)試速率快，測(cè)試后，工件存留的壓痕較小；

?多種規(guī)格的壓頭可選，支持多種表面洛氏標(biāo)尺下的硬度測(cè)試；

?采用金剛石壓頭，堅(jiān)固耐磨，測(cè)量精準(zhǔn)；

?符合GB/T231等國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)。

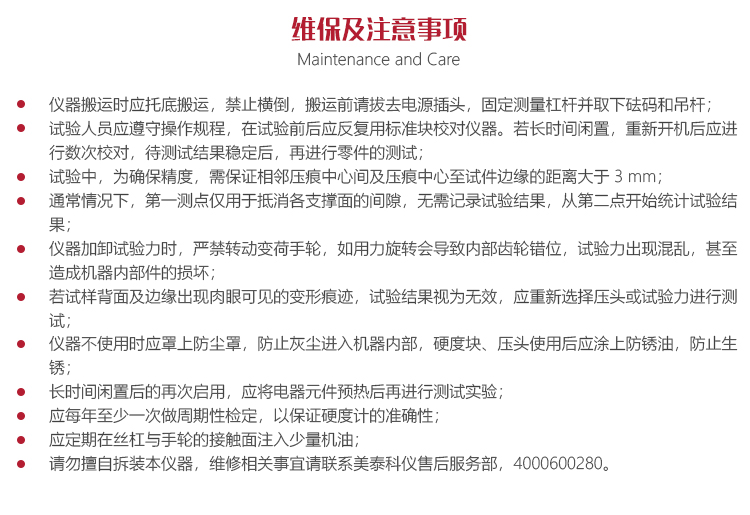

?儀器搬運(yùn)時(shí)應(yīng)托底搬運(yùn)，禁止橫倒，搬運(yùn)前請(qǐng)拔去電源插頭，固定測(cè)量杠桿并取下砝碼和吊桿；

?試驗(yàn)人員應(yīng)遵守操作規(guī)程，在試驗(yàn)前后應(yīng)反復(fù)用標(biāo)準(zhǔn)塊校對(duì)儀器。若長(zhǎng)時(shí)間閑置，重新開(kāi)機(jī)后應(yīng)進(jìn)行數(shù)次校對(duì)，待測(cè)試結(jié)果穩(wěn)定后，再進(jìn)行零件的測(cè)試；

?試驗(yàn)中，為確保精度，需保證相鄰壓痕中心間及壓痕中心至試件邊緣的距離大于 3 mm；

?通常情況下，第一測(cè)點(diǎn)僅用于抵消各支撐面的間隙，無(wú)需記錄試驗(yàn)結(jié)果，從第二點(diǎn)開(kāi)始統(tǒng)計(jì)試驗(yàn)結(jié)果；

?儀器加卸試驗(yàn)力時(shí)，嚴(yán)禁轉(zhuǎn)動(dòng)變荷手輪，如用力旋轉(zhuǎn)會(huì)導(dǎo)致內(nèi)部齒輪錯(cuò)位，試驗(yàn)力出現(xiàn)混亂，甚至造成機(jī)器內(nèi)部件的損壞；

?若試樣背面及邊緣出現(xiàn)肉眼可見(jiàn)的變形痕跡，試驗(yàn)結(jié)果視為無(wú)效，應(yīng)重新選擇壓頭或試驗(yàn)力進(jìn)行測(cè)試；

?儀器不使用時(shí)應(yīng)罩上防塵罩，防止灰塵進(jìn)入機(jī)器內(nèi)部，硬度塊、壓頭使用后應(yīng)涂上防銹油，防止生銹；

?長(zhǎng)時(shí)間閑置后的再次啟用，應(yīng)將電器元件預(yù)熱后再進(jìn)行測(cè)試實(shí)驗(yàn)；

?應(yīng)每年至少一次做周期性檢定，以保證硬度計(jì)的準(zhǔn)確性；

?應(yīng)定期在絲杠與手輪的接觸面注入少量機(jī)油；

?請(qǐng)勿擅自拆裝本儀器，維修相關(guān)事宜請(qǐng)聯(lián)系美泰科儀售后服務(wù)部，4000600280。
