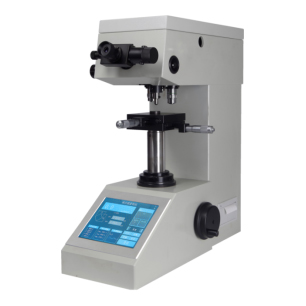

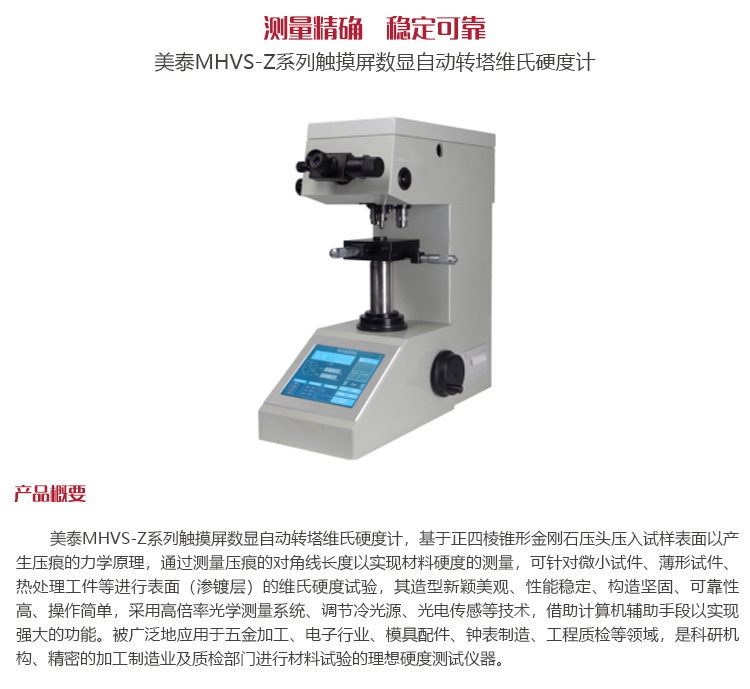

美泰MHVS-Z系列觸摸屏數顯自動轉塔維氏硬度計，基于正四棱錐形金剛石壓頭壓入試樣表面以產生壓痕的力學原理，通過測量壓痕的對角線長度以實現材料硬度的測量，可針對微小試件、薄形試件、熱處理工件等進行表面（滲鍍層）的維氏硬度試驗，其造型新穎美觀、性能穩定、構造堅固、可靠性高、操作簡單，采用高倍率光學測量系統、調節冷光源、光電傳感等技術，借助計算機輔助手段以實現強大的功能。被廣泛地應用于五金加工、電子行業、模具配件、鐘表制造、工程質檢等領域，是科研機構、精密的加工制造業及質檢部門進行材料試驗的理想硬度測試儀器。

      顯微維氏（或努氏）硬度的測試原理是采用規定的正四棱錐金剛石壓頭，將選定的固定實驗力（載荷）壓入試樣表面，并保持一定時長（保荷），然后卸除實驗力（卸荷），在試樣表面殘留出一個底面為正方形的正四棱錐或克努普壓痕，通過測微目鏡測量其對角線的長度（國家標準規定維氏硬度壓痕對角線長度范圍為（0.020～1.400mm）得到壓痕的面積，進而得到對應的維氏（或努氏）硬度值。

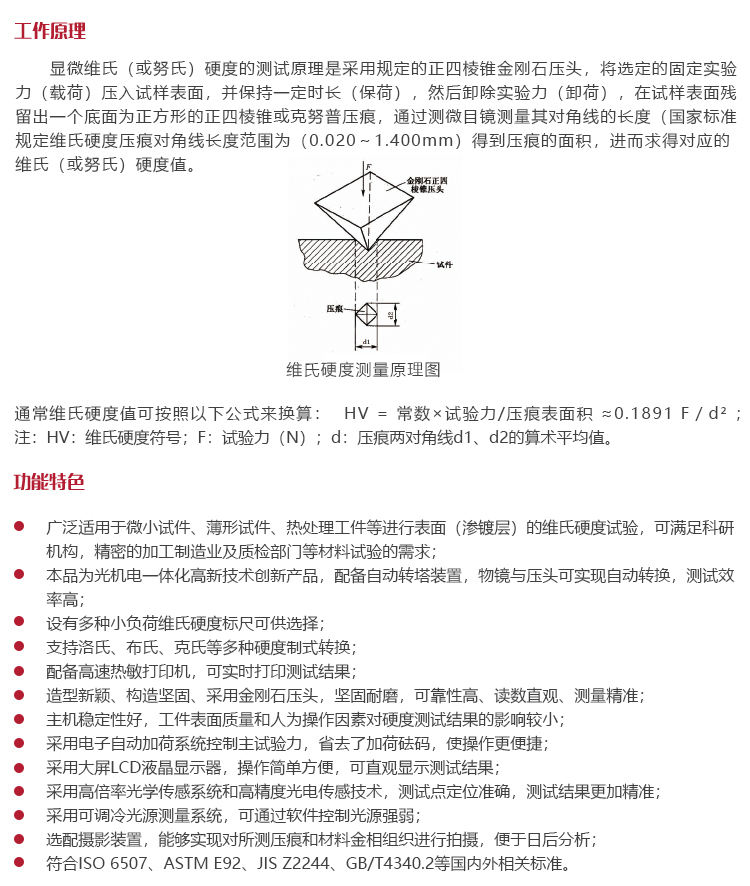

維氏硬度測量原理圖

      通常維氏硬度值可按照以下公式來換算： HV = 常數×試驗力/壓痕表面積 ≈0.1891 F／d2 ；

      注：HV：維氏硬度符號；F：試驗力（N）；d：壓痕兩對角線d1、d2的算術平均值。

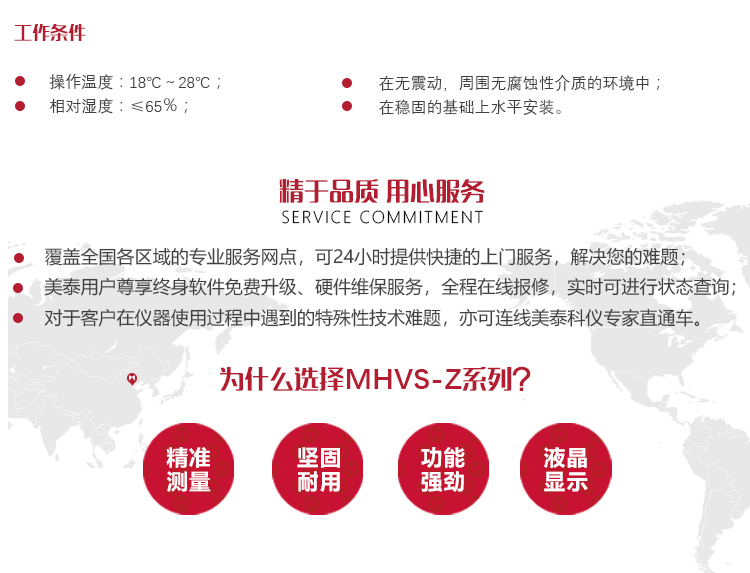

?操作溫度：18℃～28℃；

?相對濕度：≤65％；

?在無震動，周圍無腐蝕性介質的環境中；

?在穩固的基礎上水平安裝。

?高精密步控電加載技術，主試驗力加載速度快，效率高；

?各項操作過程和試驗結果的數據均可在屏幕上顯示；

?通過屏幕能調節測量光源強弱；

?測量壓痕更穩定；

?能預置試驗力保荷時間；

?廣泛適用于微小試件、薄形試件、熱處理工件等進行表面（滲鍍層）的維氏硬度試驗，可滿足科研機構，精密的加工制造業及質檢部門等材料試驗的需求；

?本品為光機電一體化高新技術創新產品，配備自動轉塔裝置，物鏡與壓頭可實現自動轉換，測試效率高；

?設有多種小負荷維氏硬度標尺可供選擇；

?支持洛氏、布氏、克氏等多種硬度制式轉換；

?配備高速熱敏打印機，可實時打印測試結果；

?造型新穎、構造堅固、采用金剛石壓頭，堅固耐磨，可靠性高、讀數直觀、測量精準；

?主機穩定性好，工件表面質量和人為操作因素對硬度測試結果的影響較??；

?采用大屏LED液晶顯示器，操作簡單方便，可直觀顯示測試結果；

?采用高倍率光學傳感系統和高精度光電傳感技術，測試點定位準確，測試結果更加精準；

?采用可調冷光源測量系統，可通過軟件控制光源強弱；

?JJG151-2006，GB/T 4340， ISO/DIN6507，ASTM E-384等國內外相關標準。

?開關板位于儀器的后側，由附件箱中取出電源線接上電源。

?打開電源開關，主屏幕點亮，按要求選擇試驗力。

?此時主屏幕顯示，每次開機首先必須校準零位! 順時針轉動鼓輪，視場內的刻線就相近移動，當兩刻線的邊緣相接近時，透光間隙逐漸減小。當兩刻線處于有無光隙的臨界狀態時，長按目鏡上的按鈕5秒左右（即清零），此時儀器進入待機狀態。此時可放上試樣，聚焦后按“啟動”鍵啟動測試。

?硬度計開機時會自動使20x物鏡轉至主體正前方位位置(光學系統放大倍率200x，測量狀態)，10x的物鏡作為觀察之用(光學系統此時的放大倍率為100x)

?將標準試塊或試樣要放在試臺上(置于物鏡的中心位置)，轉動調焦手輪上升絲桿，當物鏡下端與試塊或試樣相距1~3mm時，可觀察到亮度漸漸增強，說明聚焦面即將來到，此時應緩慢轉動調焦手輪 ，直至目鏡中觀察到試塊或試樣表面的清晰成像，焦距己調好。

?如觀察到的試塊平面成像有局部亮、暗狀況，則可調節光源裝置上的三個調整螺釘，使光源處于中心位置，如果視場太亮或太暗，則可直接按面板上的“↑”“↓”鍵，將光亮度調到舒適清晰狀態。

?如果想觀察到試塊表面上較大的視場范圍(如需找尋預置的位置等)，將10x物鏡轉換到主體的正前方，20x物鏡的焦平面與10x物鏡的略有差異，可通過轉動調焦首輪上下移動試樣聚焦，移動 x—y平臺，可找到預置位置。

注：如果要進行硬度試驗，請將20x物鏡轉動到主體前方，使成像清晰，因為該儀器以20x物鏡成像為基準調整好各部件間的配合。

?按面板“啟動”鍵儀器開始加荷，這時主屏幕右上方顯示“測試中”表示正在測試,結束后20X物鏡會自動轉回測量位置，同時蜂鳴器發出“嘀”聲 ，表示本次試驗結束，可以測量。

注：如試樣表面凸凹不平或有多個面組成時，在進行壓頭切換時，要小心防止壓頭碰及試樣。

?觀察目鏡中的壓痕成像，控制測試頭上下移動使其成像清晰，因為壓痕有深度，在放大200x物鏡時，微小的深度仍對焦平面有影響，這是正常的。

?移動目鏡的刻線，使其逐步靠攏，當刻線內側無限接近時，兩刻線內側之間處于無光隙的臨界狀態時（見下圖），長按目鏡上的按鈕5秒左右（即清零），這時主屏幕上d1：的數值為零，即為術語中的零位。

?轉動右邊的手輪使刻線分開，然后移動目鏡左側鼓輪，使左邊的刻線移動，當左邊刻線的內側與壓痕的左邊外形交點相切時，再移動右邊刻線，使其內側與壓痕外形交點相切，按下目鏡上測量按鈕，對角線長度d1的測量完成，移動目鏡90°，以上述的方法測量對角線長度d2，按下測量按鈕，這時主屏幕顯示本次測量的示值和所轉換的硬度示值，如果認為測量有誤差，可重復上述程序再次測量。

?第一次試驗結束(指試驗后測量)，方可進行第二次試驗，按照檢定規程要求，第一點壓痕不計數，所以第二點壓痕的硬度示值作為記入試驗次數中的第一次，此時主屏幕狀態顯示測試次數中顯示：1次。

?當在目鏡中觀察到壓痕成像過大時(指目鏡視場的60％作為有效視場)，請減小試驗負荷，否則所得到的示值有一定的誤差，如在目鏡中觀察到的壓痕較小，可增大試驗的負荷(必須在允許范圍內，否則可能擊穿試件)，這樣可提高測量的精度。

?點擊主界面中的“控制”按鈕，進入控制界面，按相應的“右鏡頭”“壓頭”“左鏡頭”可以控制10X和20X鏡頭和壓頭切換，滑動亮度調節處方塊，然后按“確定”可以調節照明亮度。

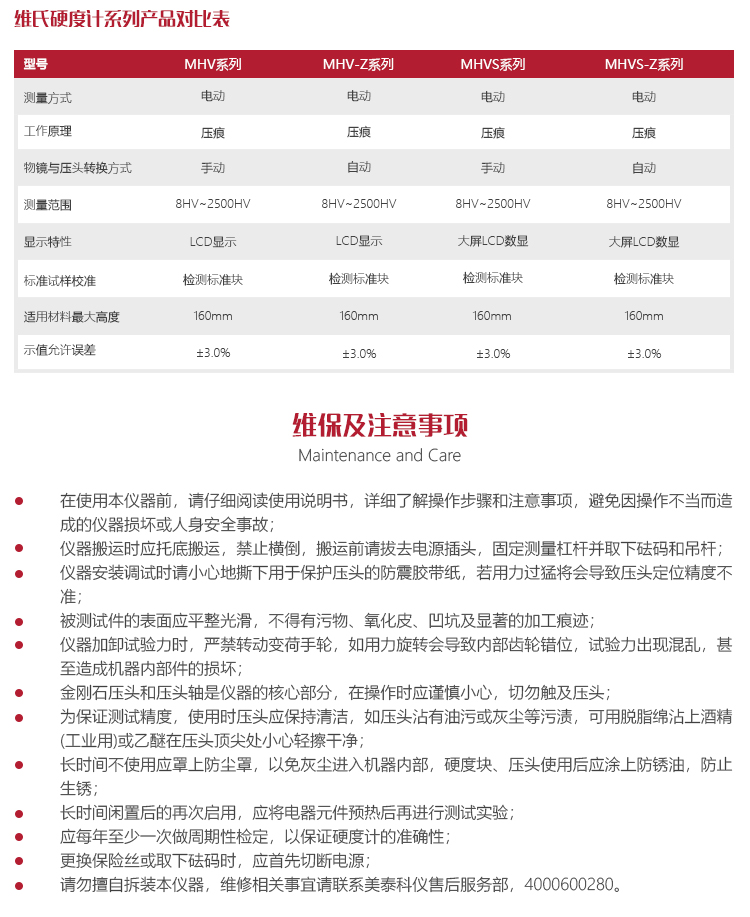

美泰MHVS-Z系列數顯自動轉塔維氏硬度計屬精密檢測儀器，使用中應特別注意如下事項：

?在使用本儀器前，請仔細閱讀使用說明書，詳細了解操作步驟和注意事項，避免因操作不當而造成的儀器損壞或人身安全事故；

?儀器搬運時應托底搬運，禁止橫倒，搬運前請拔去電源插頭，固定測量杠桿并取下砝碼和吊桿；

?儀器安裝調試時請小心地撕下用于保護壓頭的防震膠帶紙，若用力過猛將會導致壓頭定位精度不準；

?被測試件的表面應平整光滑，不得有污物、氧化皮、凹坑及顯著的加工痕跡；

?金剛石壓頭和壓頭軸是儀器的核心部分，在操作時應謹慎小心，切勿觸及壓頭；

?為保證測試精度，使用時壓頭應保持清潔，如壓頭沾有油污或灰塵等污漬，可用脫脂綿沾上酒精(工業用)或乙醚在壓頭頂尖處小心輕擦干凈；

?長時間不使用時應罩上防塵罩，以免灰塵進入機器內部，硬度塊、壓頭使用后應涂上防銹油，防止生銹；

?長時間閑置后的再次啟用，應將電器元件預熱后再進行測試實驗；

?應每年至少一次做周期性檢定，以保證硬度計的準確性；

?更換保險絲或取下砝碼時，應首先切斷電源；

?請勿擅自拆裝本儀器，維修相關事宜請聯系美泰科儀售后服務部，4000600280。
