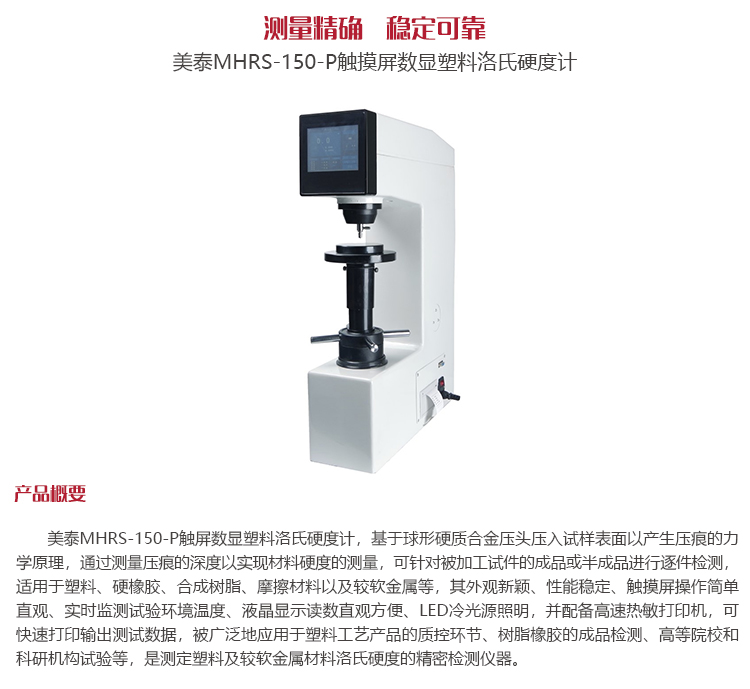

美泰MHRS-150-P觸屏數(shù)顯塑料洛氏硬度計，基于球形硬質(zhì)合金壓頭壓入試樣表面以產(chǎn)生壓痕的力學原理，通過測量壓痕的深度以實現(xiàn)材料硬度的測量，可針對被加工試件的成品或半成品進行逐件檢測，適用于塑料、硬橡膠、合成樹脂、摩擦材料以及較軟金屬等，其外觀新穎、性能穩(wěn)定、觸摸屏操作簡單直觀、實時監(jiān)測試驗環(huán)境溫度、液晶顯示讀數(shù)直觀方便、LED冷光源照明，并配備高速熱敏打印機，可快速打印輸出測試數(shù)據(jù)，被廣泛地應用于塑料工藝產(chǎn)品的質(zhì)控環(huán)節(jié)、樹脂橡膠的成品檢測、高等院校和科研機構(gòu)試驗等，是測定塑料及較軟金屬材料洛氏硬度的精密檢測儀器。

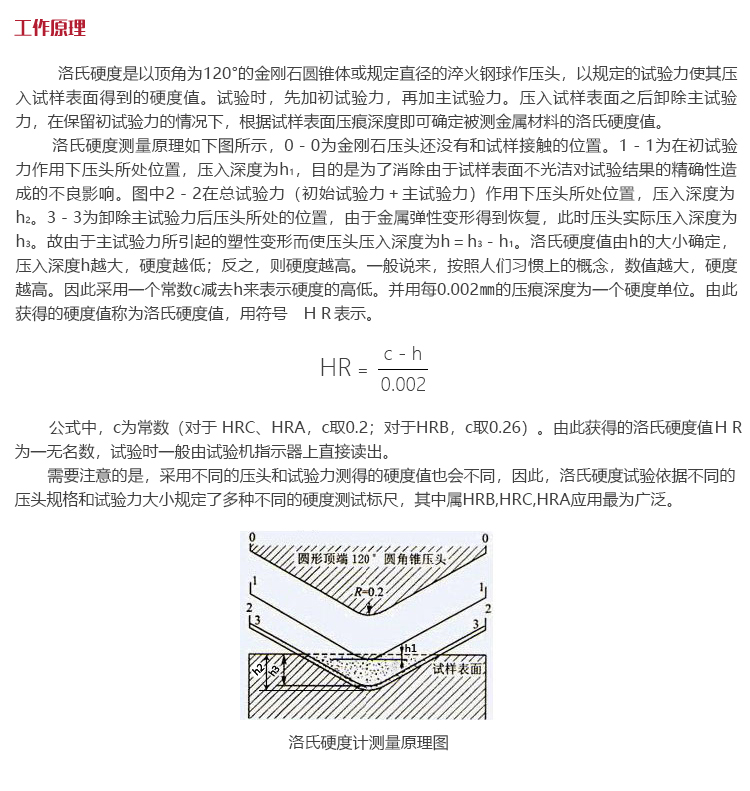

      洛氏硬度檢測是以頂角為120°的金剛石圓錐體或規(guī)定直徑的淬火鋼球作為壓頭，以規(guī)定的試驗力將其壓入試樣表面，根據(jù)試樣表面壓痕深度以評定被測金屬材料的洛氏硬度值。

      洛氏硬度測量原理如下圖所示，0－0為金剛石壓頭尚未與試樣接觸的位置。1－1為在初試驗力作用下壓頭所處位置，壓入深度為h1，初始試驗是為了消除因試樣表面不光潔造成的對試驗結(jié)果精確性的影響。圖中2－2為在總試驗力（初始試驗力＋主試驗力）作用下壓頭所處位置，壓入深度為h2。3－3為卸除主試驗力后壓頭所處的位置，因金屬彈性變形后會產(chǎn)生一定恢復，故壓頭實際壓入深度為h3，主試驗力所引起的塑性變形而使壓頭壓入深度為h＝h3－h(huán)1。洛氏硬度值即由h的大小確定，壓入深度h越大，硬度越低；反之，則硬度越高。傳統(tǒng)觀念中，通常會采用一個常數(shù)c減去h來表示硬度的高低，同時以每0.002mm的壓痕深度作為一個硬度單位。由此獲得的硬度值稱為洛氏硬度值，用符號HR表示。

      公式中，c為常數(shù)（對于 HRC、HRA，c取0.2；對于HRB，c取0.26）。由此獲得的洛氏硬度值ＨＲ為一無名數(shù)，試驗時一般由試驗機指示器上直接讀出。

洛氏硬度計工作原理圖

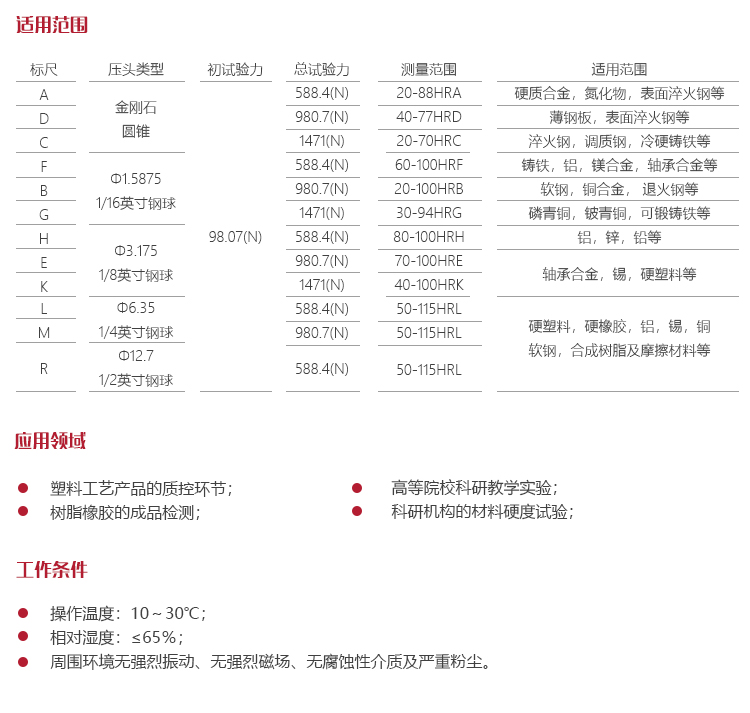

?操作溫度：10～30℃；

?相對濕度：≤65％；

?周圍環(huán)境無強烈振動、無強烈磁場、無腐蝕性介質(zhì)及嚴重粉塵。

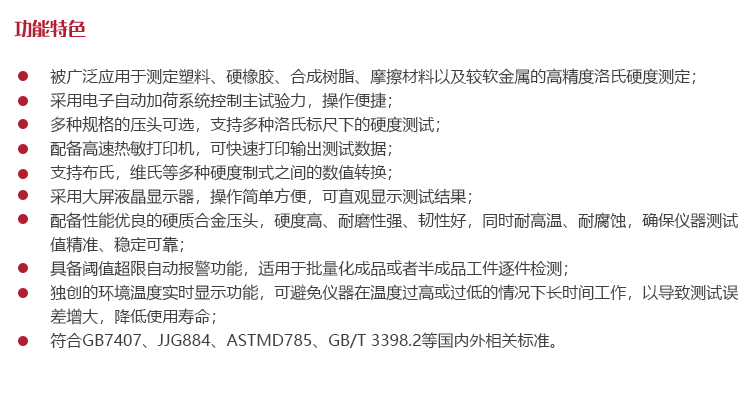

?被廣泛應用于測定塑料、硬橡膠、合成樹脂、摩擦材料以及較軟金屬的高精度洛氏硬度測定；

?采用電子自動加荷系統(tǒng)控制主試驗力，操作便捷；

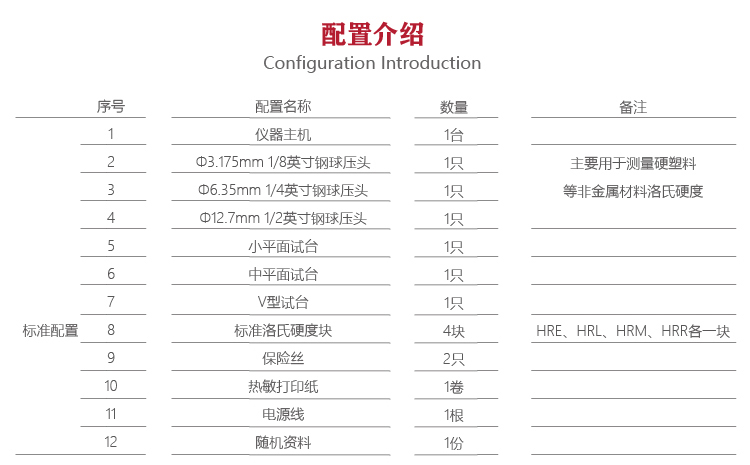

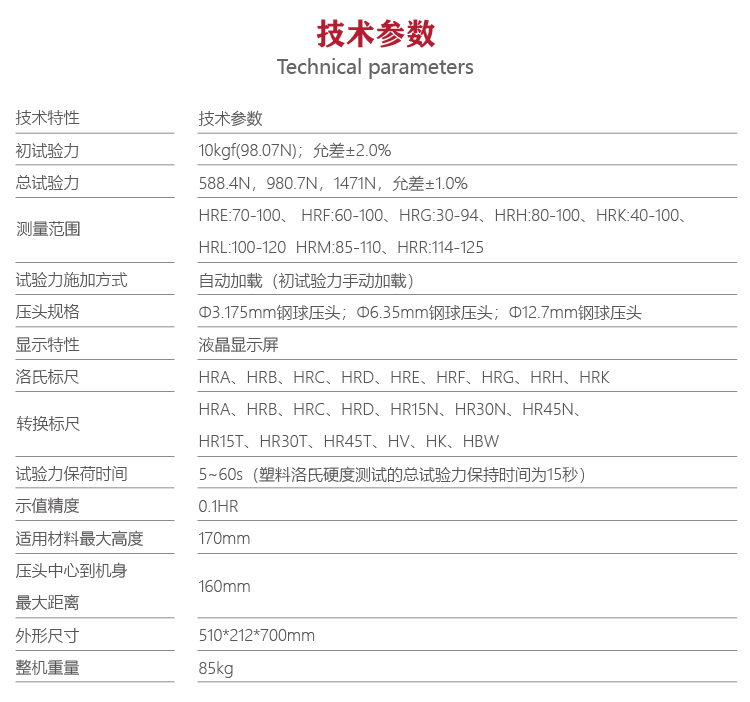

?多種規(guī)格的壓頭可選，支持多種洛氏標尺下的硬度測試；

?配備高速熱敏打印機，可快速打印輸出測試數(shù)據(jù)；

?支持布氏，維氏等多種硬度制式之間的數(shù)值轉(zhuǎn)換；

?采用大屏液晶顯示器，操作簡單方便，可直觀顯示測試結(jié)果；

?配備性能優(yōu)良的硬質(zhì)合金壓頭，硬度高、耐磨性強、韌性好，同時耐高溫、耐腐蝕，確保儀器測試值精準、穩(wěn)定可靠；

?具備閾值超限自動報警功能，適用于批量化成品或者半成品工件逐件檢測；

?獨創(chuàng)的環(huán)境溫度實時顯示功能，可避免儀器在溫度過高或過低的情況下長時間工作，以導致測試誤差增大，降低使用壽命；

?符合GB/T3398.2，JJG884，ISO 2039-2，ASTMD785等國內(nèi)外相關(guān)標準。

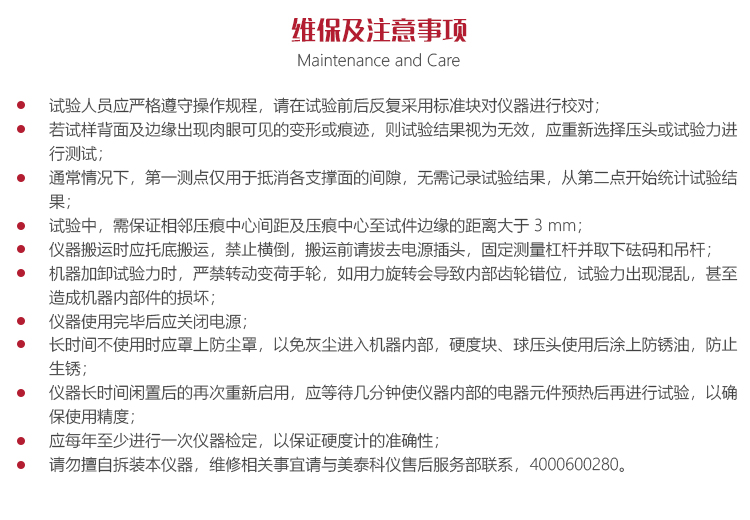

?試驗人員應嚴格遵守操作規(guī)程，請在試驗前后反復采用標準塊對儀器進行校對；

?若試樣背面及邊緣出現(xiàn)肉眼可見的變形或痕跡，則試驗結(jié)果視為無效，應重新選擇壓頭或試驗力進行測試；

?通常情況下，第一測點僅用于抵消各支撐面的間隙，無需記錄試驗結(jié)果，從第二點開始統(tǒng)計試驗結(jié)果；

?試驗中，需保證相鄰壓痕中心間距及壓痕中心至試件邊緣的距離大于3 mm；

?儀器搬運時應托底搬運，禁止橫倒，搬運前請拔去電源插頭，固定測量杠桿并取下砝碼和吊桿；

?機器加卸試驗力時，嚴禁轉(zhuǎn)動變荷手輪，如用力旋轉(zhuǎn)會導致內(nèi)部齒輪錯位，試驗力出現(xiàn)混亂，甚至造成機器內(nèi)部件的損壞；

?儀器使用完畢后應關(guān)閉電源；

?長時間不使用時應罩上防塵罩，以免灰塵進入機器內(nèi)部，硬度塊、球壓頭使用后涂上防銹油，防止生銹；

?儀器長時間閑置后的再次重新啟用，應等待幾分鐘使儀器內(nèi)部的電器元件預熱后再進行試驗，以確保使用精度；

?應每年至少進行一次儀器檢定，以保證硬度計的準確性；

?請勿擅自拆裝本儀器，維修相關(guān)事宜請與美泰科儀售后服務部聯(lián)系，4000600280。
