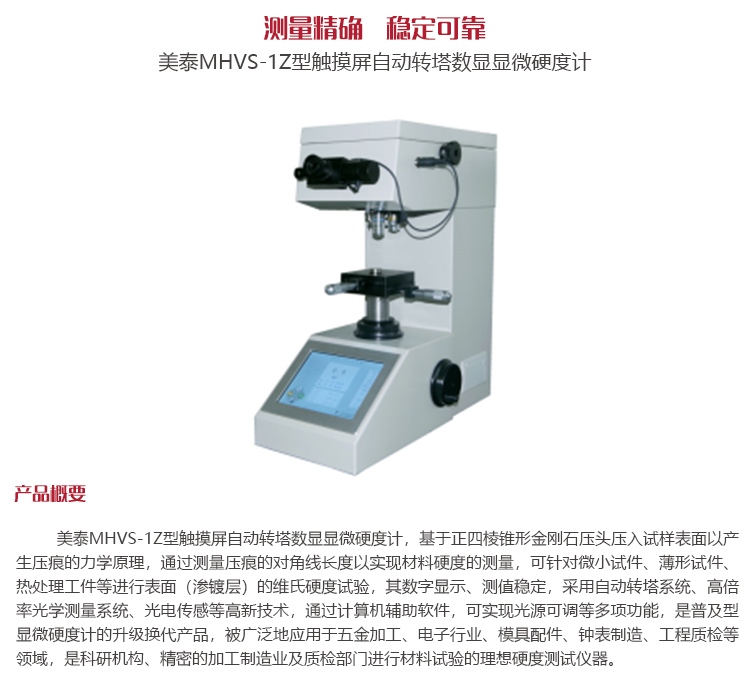

美泰MHVS-1Z型觸摸屏自動轉塔數顯顯微硬度計，基于正四棱錐形金剛石壓頭壓入試樣表面以產生壓痕的力學原理，通過測量壓痕的對角線長度以實現材料硬度的測量，可針對微小試件、薄形試件、熱處理工件等進行表面（滲鍍層）的維氏硬度試驗，其數字顯示、測值穩定，采用自動轉塔系統、高倍率光學測量系統、光電傳感等高新技術，通過計算機輔助軟件，可實現光源可調等多項功能，是普及型顯微硬度計的升級換代產品，被廣泛地應用于五金加工、電子行業、模具配件、鐘表制造、工程質檢等領域，是科研機構、精密的加工制造業及質檢部門進行材料試驗的理想硬度測試儀器。

     顯微維氏（或努氏）硬度的測試原理是采用規定的正四棱錐金剛石壓頭，將選定的固定實驗力（載荷）壓入試樣表面，并保持一定時長（保荷），然后卸除實驗力（卸荷），在試樣表面殘留出一個底面為正方形的正四棱錐或克努普壓痕，通過測微目鏡測量其對角線的長度（國家標準規定維氏硬度壓痕對角線長度范圍為（0.020～1.400mm）以得到壓痕的面積，進而求得對應的維氏（或努氏）硬度值。

維氏硬度測量原理圖

      通常維氏硬度值可按照以下公式來?yè)Q算： HV = 常數×試驗力/壓痕表面積 ≈0.1891 F／d2 ；

      注：HV：維氏硬度符號；F：試驗力（N）；d：壓痕兩對角線d1、d2的算術平均值。

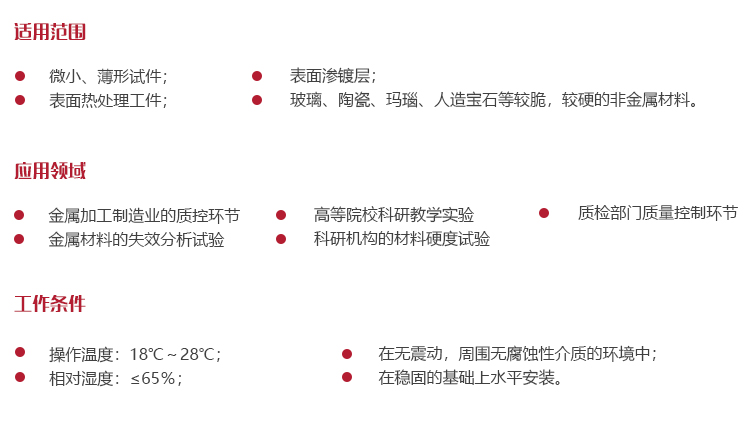

?操作溫度：18℃～28℃；

?相對濕度：≤65％；

?在無震動，周?chē)鸁o(wú)腐蝕性介質的環境中；

?在穩固的基礎上水平安裝。

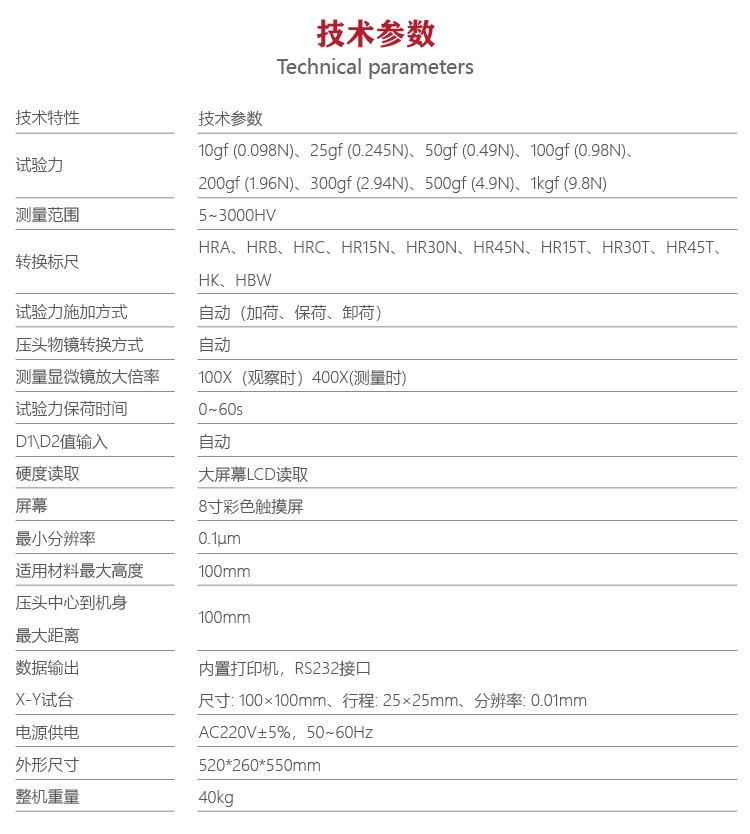

?8檔試驗力選擇范圍：10gf-1Kgf

?光學系統：電子目鏡

?目鏡擁有10X放大率

?高品質物鏡，使觀察獲得最大舒適性

?可調光學路徑

?雙通道光學系統

?測量確認鍵，安裝于電子目鏡

?測試的硬度值，自動計算，自動顯示

?測試點自動精確定位

?根據不同的材料可選擇硬度間的轉換對照

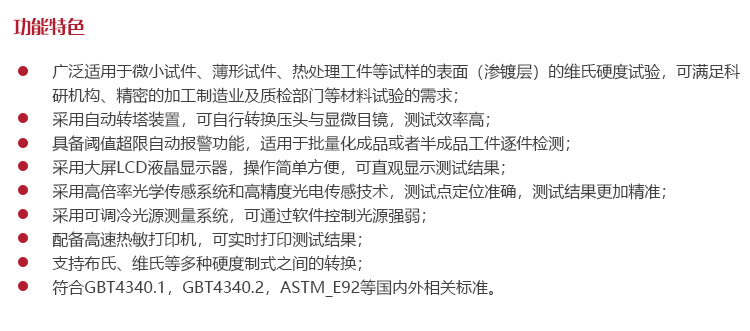

?廣泛適用于微小試件、薄形試件、熱處理工件等試樣的表面（滲鍍層）的維氏硬度試驗，可滿足科研機構、精密的加工制造業及質檢部門等材料試驗的需求；

?采用自動轉塔裝置，可自行轉換壓頭與顯微目鏡，測試效率高；

?具備閾值超限自動報警功能，適用于批量化成品或者半成品工件逐件檢測；

?采用大屏LCD觸摸液晶顯示器，操作簡單方便，可直觀顯示測試結果；

?采用高倍率光學傳感系統和高精度光電傳感技術，測試點定位準確，測試結果更加精準；

?采用可調冷光源測量系統，可通過軟件控制光源強弱；

?配備高速熱敏打印機，可實時打印測試結果；

?支持布氏、維氏等多種硬度制式之間的轉換；

?符合ISO6507、ASTM E384、JIS Z2244、GB/T 4340等國內外相關標準。

1 硬度計的使用

?開關位于儀器的后側，有電源開關、熔芯座和電源插座。熔芯座內的熔斷絲為2A／250V，用于電氣主回路，由附件箱中取出電源線接上電源。

?打開電源開關，主屏幕點亮顯示開機頁面,點擊屏幕進入操作頁面,轉動試驗力變換手輪，使試驗力符合選擇要求，負荷的力值應和當時主屏幕上顯示的力值一致，如力值顯示不一致會導致計算公式錯誤而影響示值，旋動變荷手輪時，應小心緩慢地進行，防止速度過快發生沖擊。

?每次開機首先必須校準零位。順時針轉動鼓輪視場內的刻線就相近移動，當兩刻線的邊緣相接近時，透光間隙逐漸減小。當兩刻線處于有無光隙的臨界狀態即零位時長按目鏡上的按鈕5秒左右（即清零）,儀器進入待機狀態。此時可放上試樣，聚焦后將轉塔轉到壓頭位置按“開始測試”鍵啟動測試。

?硬度計開機后40x物鏡自動轉至主體正前方位位置(光學系統放大倍率400x，測量狀態)，10x的物鏡作為觀察之用(光學系統此時的放大倍率為100x)

?將標準試塊或試樣要放在試臺上(置于物鏡的中心位置)，搖動升降絲桿手輪，便試臺下降，當物鏡下端與試塊或試樣相距1~3mm時，眼睛接近測微目鏡觀察，在目鏡中隨著試臺緩慢上升，可觀察到亮度漸漸增強，說明聚焦面即將來到，此時應緩慢搖動手輪，直至目鏡中觀察到試塊或試樣表面的清晰成像，焦距己調好。

?如果在目鏡中觀察到的成像呈模糊，可轉動目鏡前部鏡頭(因每人的視覺都存在著差異)，直至清晰為止，如果在目鏡中觀察到的試塊平面成像有局部亮、暗狀況，則可調節光源裝置上的三個調整螺釘，使光源處于中心位置，如果視場太亮或太暗，則可直接通過屏幕輸入將光亮度調到舒適清晰狀態。

?如果想觀察到試塊表面上較大的視場范圍(如需找尋預置的位置等)，將10x物鏡轉換到主體的正前方，40x物鏡的焦平面與10x物鏡的略有差異，可搖動升降手輪使其成像清晰，旋動微分筒使x—y平臺移動，即可找到預置位置。注：如果要進行硬度試驗，請將40x物鏡轉動到主體前方，旋動升降手輪，使成像清晰，因?yàn)樵搩x器以40x物鏡成像為基準調整好各部件間的配合。

?按面板“開始測試”鍵，儀器開始加荷，卸荷結束后硬度計會發出“嘀”聲同時40X物鏡自動轉回測量位置表示本次試驗結束，可以測量。

注：如試樣表面凸凹不平或有多個面組成時，在進行壓頭切換時，要小心防止壓頭碰及試樣。

?觀察目鏡中的壓痕成像，如壓痕成像不清晰可旋動升降手輪，使其清晰，因?yàn)閴汉塾猩疃龋诜糯?00x物鏡時，微小的深度仍對焦平面有影響，這是正常的。

?移動目鏡的刻線，使其逐步靠攏，當刻線內側無限接近時，兩刻線內側之間處于無光隙的臨界狀態時，長按目鏡上的按鈕5秒左右（即清零），這時屏幕上的d1：的數值為零，即為術語中的零位。

?轉動右邊的手輪使刻線分開，然后移動目鏡左側鼓輪，使左邊的刻線移動，當左邊刻線的內側與壓痕的左邊外形交點相切時，再移動右邊刻線，使其內側與壓痕外形交點相切，按下目鏡上測量按鈕，對角線長度d1的測量完成，移動目鏡90°，以上述的方法測量對角線長度d2，按下測量按鈕，這時屏幕顯示本次測量的示值和所轉換的硬度示值，如果認為測量有誤差，可重復上述程序再次測量。

?第一次試驗結束(指試驗后測量)，方可進行第二次試驗，按照檢定規程要求，第一點壓痕不計數，所以第二點壓痕的硬度示值作為記入試驗次數中的第一次，此時屏幕狀態顯示測試次數中顯示：1次。

?當在目鏡中觀察到壓痕成像過大時(指目鏡視場的60％作為有效視場)，請減小試驗負荷，否則所得到的示值有一定的誤差，如在目鏡中觀察到的壓痕較小，可增大試驗的負荷(必須在允許范圍內，否則可能擊穿試件)，這樣可提高測量的精度。

2 硬度計的調整

?金剛石壓頭

①　壓頭和壓頭軸是儀器非常重要的部分，因此在操作時要十分小心不能觸及壓頭。

②　為了保證測試精度，壓頭應保證清潔，當沾上了油污或灰塵時可用脫脂綿沾上酒精（工業用）或乙醚，在壓頭頂尖處小心輕擦干凈。

?目鏡

①　由于各人眼睛的視差，觀察目鏡視場內的刻線可能模糊，因此觀察者換人時，應先微量轉動目鏡上的眼罩，使觀察到視場內的刻線清晰。

②　目鏡插在目鏡管內，要注意應插到底，不能留有間隙，否則會影響到測量的準確度，當測量壓痕對角線時，須測量其頂點，然后轉90°再測量另一對頂點。

?試樣

①　試樣表面必需清潔，如果表面沾有油脂和污物，則會影響測量準確性。在清潔試樣時，可用酒精或乙醚抹擦。

②　當試樣為細絲、薄片或小件時，可分別用細絲夾持臺、薄片夾持臺及平口夾持臺夾持，放在十字試臺上進行測試；如果試件很小無法夾持，則將試件鑲嵌拋光后再進行試驗。

?努普硬度的測定

①　換壓頭：用螺絲刀將壓頭的固定螺釘旋松，取下壓頭，換上努普壓頭。裝的時候認好方向，壓頭的紅點朝前。在裝上努普壓頭后可能要調整一下中心。

②　硬度測定：硬度測定方法與維氏基本相同，而努普硬度只需測定長的對角線即可，按測量按鈕，HK硬度值就可在顯示屏上顯示。

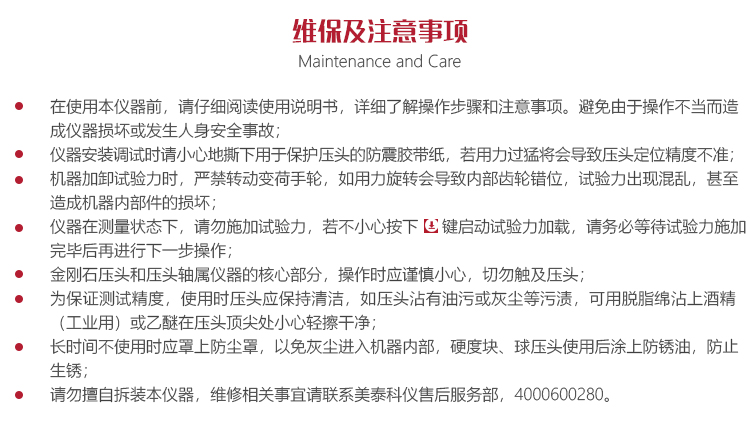

?在使用本儀器前，請仔細閱讀使用說明書，詳細了解操作步驟和注意事項。避免由于操作不當而造成儀器損壞或發生人身安全事故；

?本儀器試驗力在加載或試驗力未卸除的情況下，嚴禁轉動壓頭，否則會造成儀器損壞。只能等試驗力卸除后主屏幕回到操作界面時，才能轉動壓頭。

?儀器在測量狀態下，請不要施加試驗力，如不小心按啟動鍵，這時不能轉動壓頭，只有等待試驗力施加完畢后，才能轉動壓頭。

?儀器安裝調試時請小心地撕下用于保護壓頭的防震膠帶紙，若用力過猛將會導致壓頭定位精度不準；

?長時間不使用時應罩上防塵罩，以免灰塵進入內部，硬度塊、球壓頭使用后涂上防銹油，防止生銹；

?請勿擅自拆裝本儀器，維修相關事宜請聯系美泰科儀售后服務部，4000600280。
